Въведение в линията за разрязване на контури

Линията за рязане на контури е специално пригодена за клиенти, изискващи високоскоростна обработка на тънки, високопрецизни материали за производство на множество тесни ленти с изключителна точност. Той се използва широко в сектори със строги изисквания за прецизност на рязане на ленти - като автомобилостроенето, електрониката и индустрията за домакински уреди. Чрез научно проектирано оформление, машината за рязане с контур постига високоефективни и прецизни операции на рязане. Основна конструктивна характеристика – и основното разграничение, разделящо линията за рязане на примка от стандартните линии за рязане на метал – е включването на акумулатор на верига в стил яма, разположен в основата на оборудването. Действителната дълбочина и дължина на тази яма се определят специално въз основа на дебелината на металната лента и планираната скорост на рязане; тези размери пряко управляват прецизността на рязане и работната стабилност на машината за рязане на контури. За по-тънки ленти, които притежават висока пластичност и са склонни към деформация, обикновено се изисква по-дълбока яма, за да се гарантира, че лентата остава стабилно отпусната в акумулатора на контура, като по този начин се предотвратява набръчкване или странично отклонение по време на процеса на рязане. Обратно, за по-дебели ленти - които показват по-голяма твърдост и устойчивост на деформация - е необходим по-дълъг вдлъбнатина, за да се покрият адекватно изискванията за буфериране на лентата. Освен това, тъй като скоростта на рязане се повишава, изискванията към дълбочината и дължината на ямата стават по-взискателни. Само чрез задоволяване на тези точни изисквания линията за рязане може да увеличи максимално своя потенциал за високоскоростно рязане, като същевременно гарантира, че качеството на рязане остава безкомпромисно, като по този начин се гарантира, че системата работи постоянно с изключителна точност и ефективност.

Характеристики на машината за рязане на контури

●Високоефективна работа — Максималните производствени скорости могат да достигнат до 230 m/min, като скоростите могат да се регулират гъвкаво, за да отговорят на специфичните оперативни изисквания. ●Множествено разрязване — Линията за рязане с примка е в състояние едновременно да нарязва материала на до 40 тесни ленти с едно преминаване. ●Пълна автоматизация — Машината за нарязване на контури е интегрирана с кръстосано рамо за съхранение на намотки на турникет и автоматизирана линия за опаковане на нарязани намотки, за да се минимизират изискванията за ръчен труд до възможно най-голяма степен.

Различни конфигурации на дизайна за линия за разрязване на контури

(1) Единична линия за рязане

(a) Разрязване на контур с един вход:Основният проектен принцип на тази конфигурация включва позициониране на контурен акумулатор преди устройството за рязане. Тази конкретна архитектура значително подобрява точността на рязане и рационализира процеса на рязане на веригата за рязане. Този дизайн ясно спира приплъзването на ножовете за рязане, като позволява рязане с микроопън или нулево напрежение, като по този начин гарантира точността на размерите на лентите за рязане - основен фактор за способността на машината за рязане да отговаря на високи изисквания за прецизност на производството.

Допълнително рационализирайки структурата на цялата машина за рязане на цикъла и намалявайки производствените разходи и сложността на поддръжката, като същевременно подобрява оперативната ефективност, размотателят не се нуждае от допълнителен самоцентриращ се механизъм, тъй като самият контур включва такъв.

(b) Разрязване на контур с един изход: Тази конструктивна конфигурация се характеризира с поставянето на контур след резачката. След процеса на рязане, нарязаните ленти се подават от машината за рязане в контур без напрежение, разположен между машината за рязане и блока за опъване; това представлява една от най-широко възприетите схеми за проектиране с един цикъл, използвани в момента в линиите за рязане на контури. За нарязване на ленти с тънък размер може да е необходима система за насочване на ръба от страната на входа, за да се осигури стабилно развиване на намотката по време на процеса на рязане и да се предотврати неправилното подравняване на лентата от компрометиране на точността на рязане. Този подход изпълнява две основни функции: Първо, той ефективно предотвратява проблеми, свързани с асинхронно откат между отделните ленти – често причинени от вариации в дебелината на лентата – чрез прецизно контролиране на напрежението при откат, за да се осигури чисто и равномерно навиване на намотката.

Второ, включването на контур от страната на изхода позволява на лентите да текат свободно настрани от ножовете за рязане, като по този начин елиминира износването на ножовете, обикновено свързано с рязане под напрежение; това ефективно удължава експлоатационния живот на ножовете и намалява разходите за поддръжка на оборудването. Освен това, тъй като изходната секция работи в състояние без напрежение, тя ефективно предотвратява явленията на деформация - като "прегъване" (стесняване на лентата) - допълнително гарантирайки качеството на нарязаните ленти.

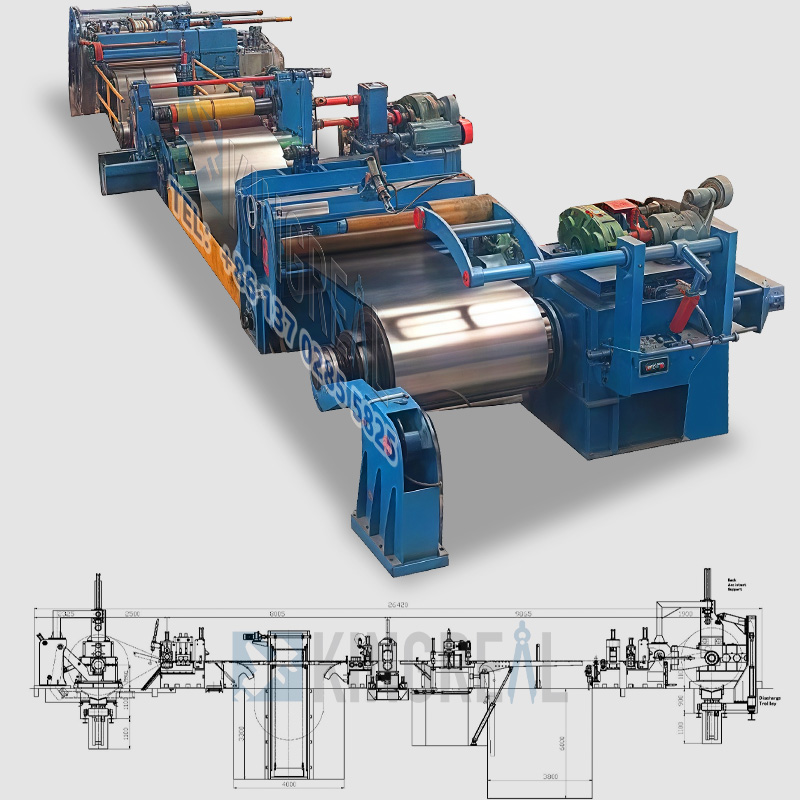

(2) Линия за рязане с двоен контур

Основната характеристика на машината за рязане с двоен контур е включването на два кръга в стил ямка, стратегически разположени на различни ключови места, за да работят в тандем. Това съвместно споразумение допълнително подобрява производителността на рязане и стабилността на линията, което я прави идеално подходяща за високоскоростни приложения за рязане, включващи тънки материали, където се изискват изключително високи стандарти за качество на рязане.

Първият контур е разположен между машината за размотаване и машината за рязане, като служи като критичен компонент, който позволява непрекъснатата и синхронизирана работа на цялата линия. Неговата основна функция е да буферира и да приспособи разликата в скоростта между процеса на развиване и процеса на нарязване. По този начин той гарантира, че операциите по развиване и нарязване протичат непрекъснато и в перфектен синхрон, като по този начин предотвратява проблеми като разтягане на лентата, деформация или отклонения при нарязване, които иначе биха могли да възникнат от несъответствия на скоростта. Междувременно стоманената лента, разположена в подовата яма, остава в напълно отпуснато състояние. Машината за рязане изтегля лентата от ямата за обработка; тъй като няма противонапрежение по време на операцията по нарязване, генерирането на неравности е ефективно сведено до минимум, като по този начин значително се подобрява качеството на ръба на нарязаните ленти.

Втора лупингова яма е разположена между машината за рязане и блока за опъване/откат. Поради напреженията, предизвикани от нарязване, и присъщите вариации на дебелината в самата валцована рулона, отделните ленти, произведени след нарязване, често показват леки разлики в дължината. Без подходящо регулиране това несъответствие би нарушило процеса на откат, компрометирайки както производствената ефективност, така и качеството на продукта. Тази лупингова яма ефективно приспособява и компенсира тези вариации на дължината, като по този начин осигурява непрекъснатост на операциите по рязане и отдръпване и елиминира необходимостта от спиране на производството за извършване на корекции. Освен това наличието на тази лупингова яма улеснява синхронизираното управление на двигателите, задвижващи машината за рязане и откатното устройство.

Забележка: Въпреки че лупингът не е строго задължителен за всяка конфигурация на машина за рязане на метал, той е абсолютно необходим за високопрецизни приложения, тънки материали, високоскоростни операции и процеси на многонишково рязане. Обратно, линиите за просто рязане, предназначени за материали със стандартни габарити и по-ниски работни скорости, могат успешно да се експлоатират без лупингова яма.

Често задавани въпроси относно линията за рязане на контури

1) Как работи линията за рязане?

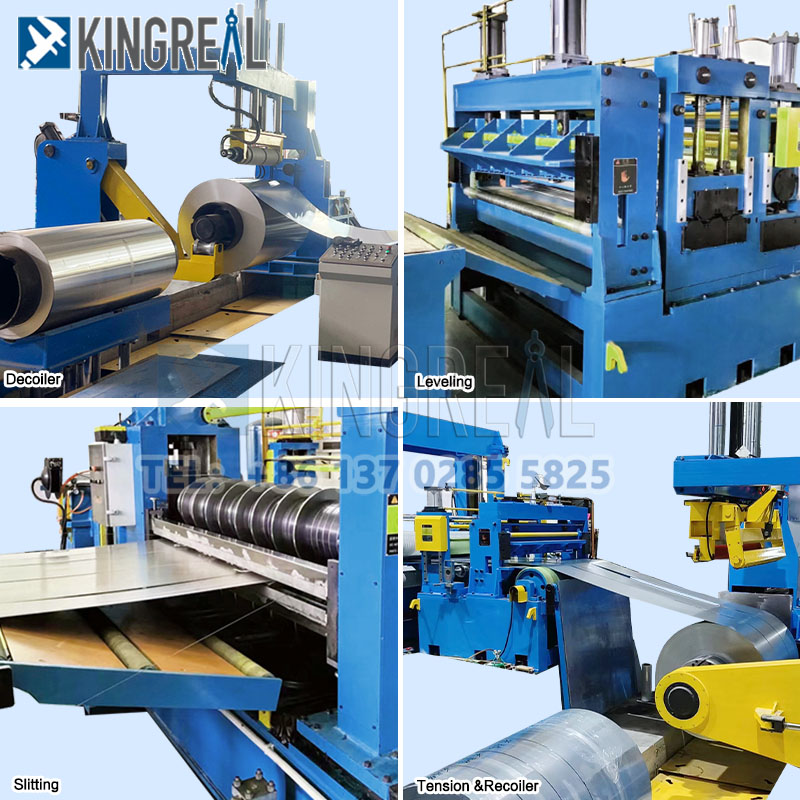

Машина за нарязване на примки развива метална намотка, нарязва я на по-тесни ленти с помощта на въртящи се ножове и навива лентите за по-нататъшна обработка или транспортиране.

2) Какви материали могат да се обработват с линия за рязане?

Машините за рязане с контур могат да обработват различни метали, включително стомана, неръждаема стомана, алуминий, мед, силиконова стомана, PPGI и др.

3) Какви са ползите от автоматизацията в линиите за рязане на контур?

Автоматизацията може да подобри точността и последователността на тесните ленти, да намали ръчния труд, да увеличи производството и да сведе до минимум човешката грешка.

4) Колко често трябва да се поддържа машина за рязане на примки?

Поддръжката на линиите за рязане на контури е разделена на ежедневни проверки и периодични основни ремонти. Екипът на KINGREAL STEEL SLITTER ще предостави препоръки въз основа на честотата на използване на клиента и други фактори.

5) Какъв е животът на ножовете за рязане?

Продължителността на живота на ножовете за рязане се влияе от производствения обем, работните условия и свойствата на материала. Вариациите в състава и приложението на острието обикновено влияят върху дълголетието.
