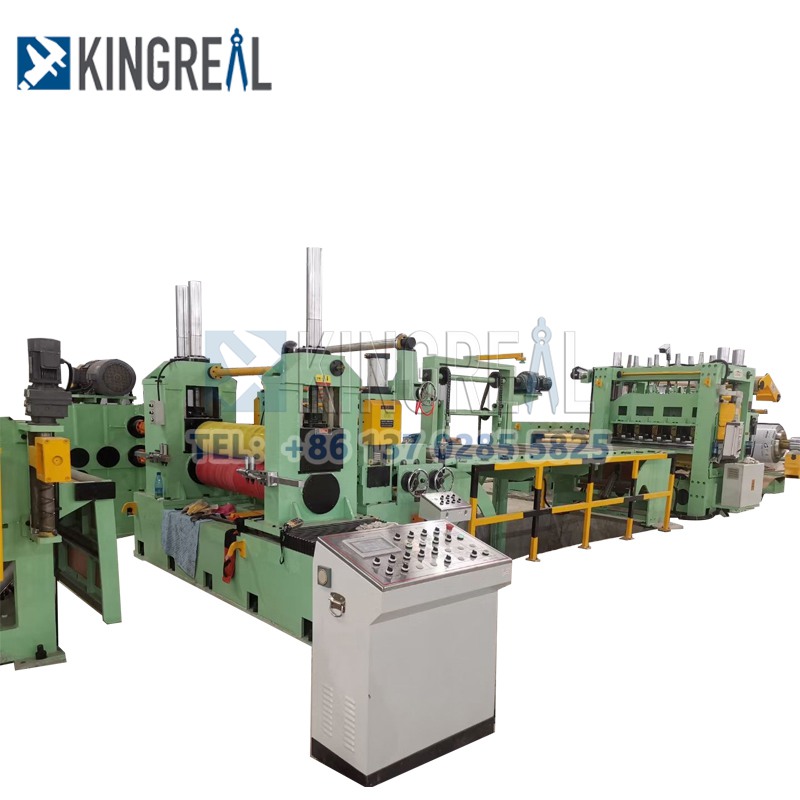

За да увеличи максимално ползите за клиентите, през 2023 г. KINGREAL проектира нова линия за рязане на метал по дължина, която е способна на напълно автоматизирано високоскоростно летящо рязане и автоматично подреждане.
Видео за машина за рязане по дължина с нов дизайн:
Какво представлява машината за рязане по дължина?

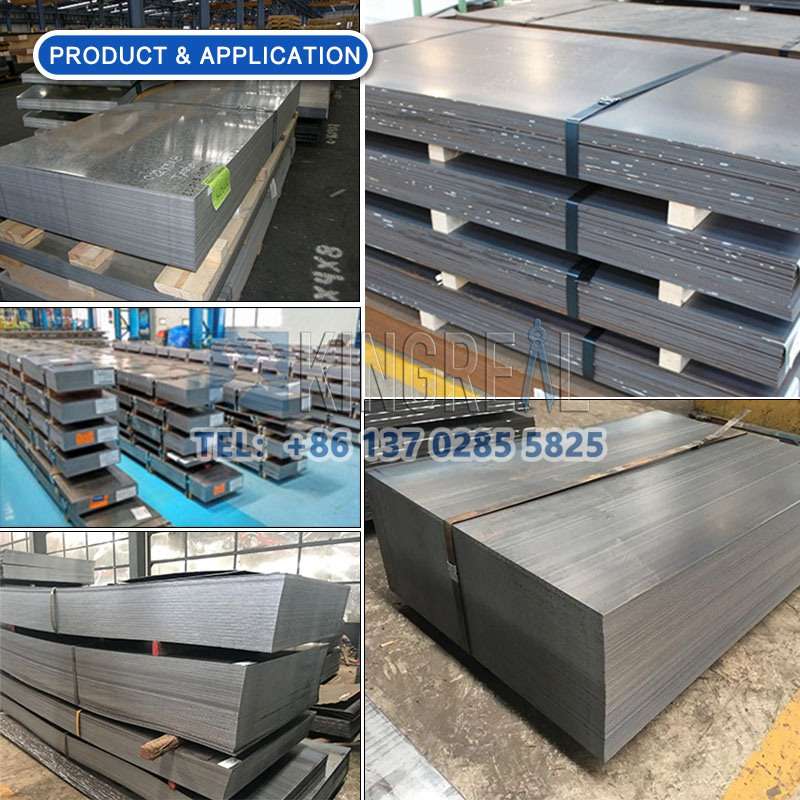

За използване при по-нататъшна обработка на метали, машината за рязане на метал KINGREAL по дължина е проектирана да срязва метални рулони с различни дебелини на листове с определена ширина.
За да се гарантира, че производствената линия работи ефективно, производствените линии за рязане на дължина обикновено включват различни производствени инструменти. Метали с дебелина от 1-24 mm или по-дебели често се обработват с помощта на линии за рязане на метал по дължина.
Какъв е нашият нов дизайн?

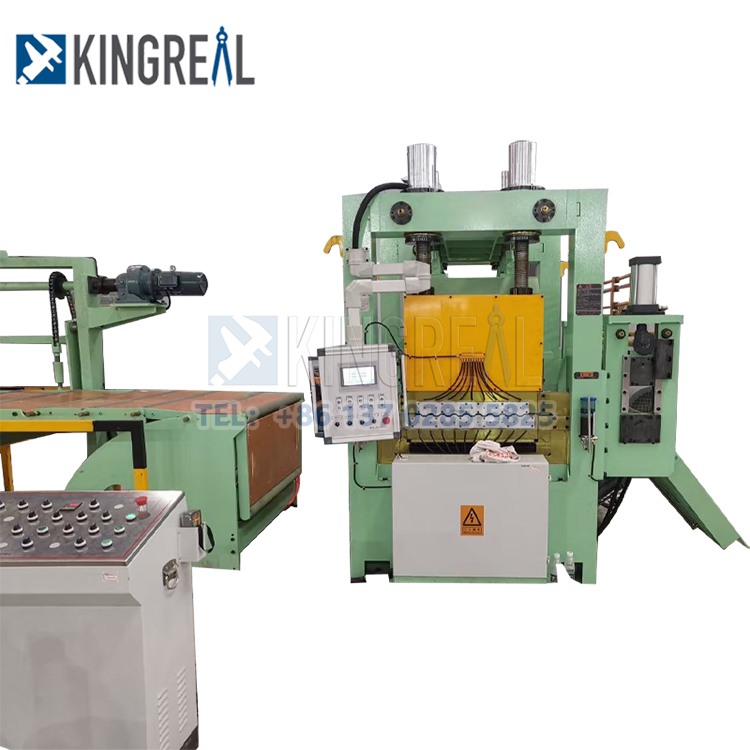

За да увеличи производствената скорост на линията, KINGREAL проектира и оптимизира машината за летяща ножица, която може да реже с непрекъсната прецизност и да увеличи скоростта от 20m/min до 80m/min.
Бързото срязване има много специализирани изисквания към качеството и дизайна на детайла, както за осигуряване на качеството на продукта, така и за увеличаване на скоростта на производство.
Последната част от линията CTL може да бъде оборудвана по желание с автоматично оборудване за подреждане, което позволява автоматично подреждане на листове. Намалете разходите за труд и подобрете ефективността на производството.
HMI дисплеят е електронна система за управление с Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider и други водещи марки.

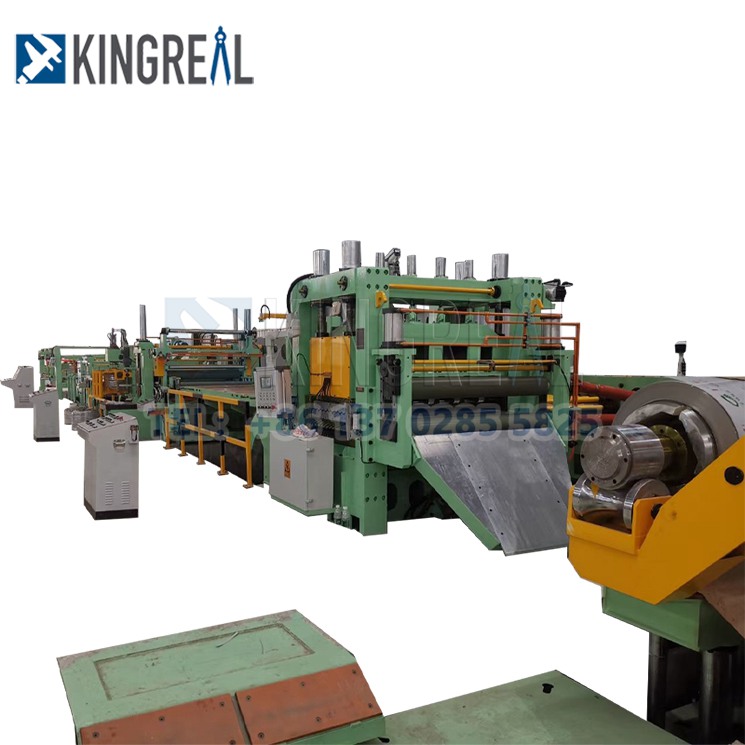

Работен процес на машина за рязане по дължина:
Хидравличен размотател â Прищипваща захранваща ролка â Машина за изправяне с висока точност â Машина за рязане â Маса за разтоварване / Маса за автоматично подреждане
Основни елементи на линията за рязане по дължина
Максималният капацитет на хидравличната конзола KINGREAL за развиване и поддържане на бобини е 15 тона.
Устройството за размотаване е прибиращо се и е подходящо за вътрешния диаметър на бобината благодарение на хидравличните цилиндри. Има прикрепено конзолно рамо.
За високоскоростно подаване и точно регулиране на дължината, нивелиращата машина KINGREAL се задвижва от серво мотор. Програмируемото управление се използва за управление на конзолата за управление.
Задвижваща система: синхронизирана транспортна лента към подаващи ролки, 15KW серво мотор, прецизно редуциращо задвижване
Компонентите на пневматичната система включват източник на газ (който потребителят доставя), части за обработка на източник на газ, саленоид, свързани тръбопроводи и цилиндри и др.
За създаването на саленоида и други компоненти се използват висококачествени материали.
Технически спецификации: Капацитет на въздушния източник: 1m3/min, диапазон на налягане: 0,4â0,6Mpa.
Техническа спецификация на машина за рязане по дължина
|
Тип машина |
Изрежете линията по дължина |
|
Материал на бобината |
Метална намотка¼други могат да бъдат персонализирани |
|
Дебелина на намотката |
0,5-10 мм |
|
Ширина на намотката |
600-2000 мм |
|
Вътрешен диаметър на намотката |
500/610 мм |
|
Външен диаметър на намотката |
â¤2000 мм |
|
Скорост на рязане |
10-70м/мин |
|
Нарязване на дължина Точност |
±1,5 мм |
|
Нарязани до дължина |
500~4000 мм |
|
Равност на изравняване на листа |
⤱1,5 mm/m² |
Използване добре на линията за рязане на метал по дължина
- Бобината трябва да бъде позиционирана правилно, за да поддържа баланса на теглото. Преди да може да бъде нулирана, количката за намотки трябва да фиксира и затегне намотката в устройството за размотаване.
- За да предотвратите отварянето на главата на бобината, натиснете главата на бобината с теглителната ролка, преди да отворите опаковката на бобината.
- Операторът не трябва да стои върху намотката, докато машината работи.
