Пълно автоматично изрязване по дължина на линията

KINGREAL е един от професионалните производители на линия за пълно автоматично рязане по дължина в Китай в областта на линията CTL, който може да осигури напълно автоматична линия за рязане по дължина. KINGREAL има повече от 20 години опит в производството и продажбите. Той отговаря на нуждите на клиентите в машинното производство, като цената ще се опита да достигне най-подходящия диапазон. Очакваме с нетърпение да станем дългосрочни партньори с клиенти от цял ​​свят.

Изпратете запитване    Изтегляне на PDF

Описание на продукта

Видео относно линията с пълно автоматично изрязване по дължина

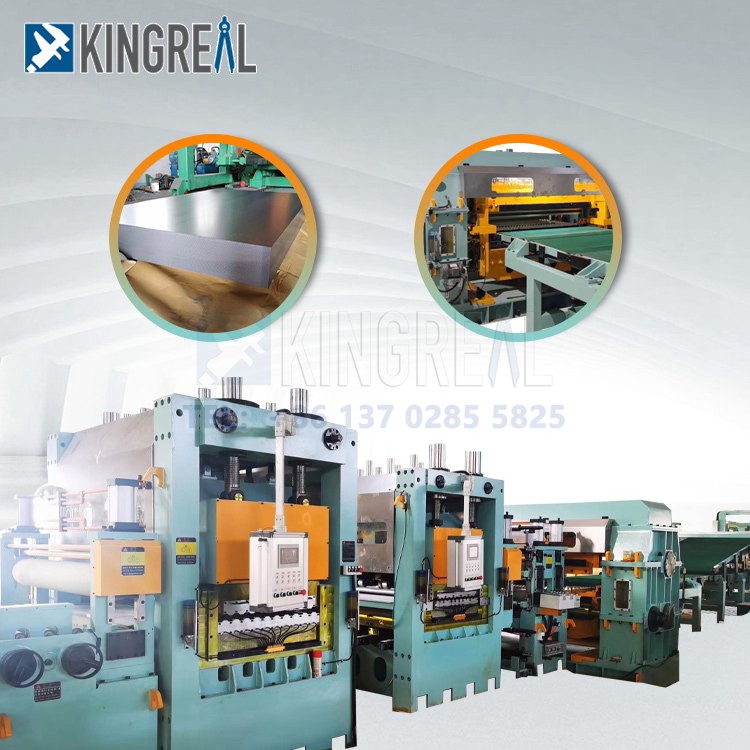

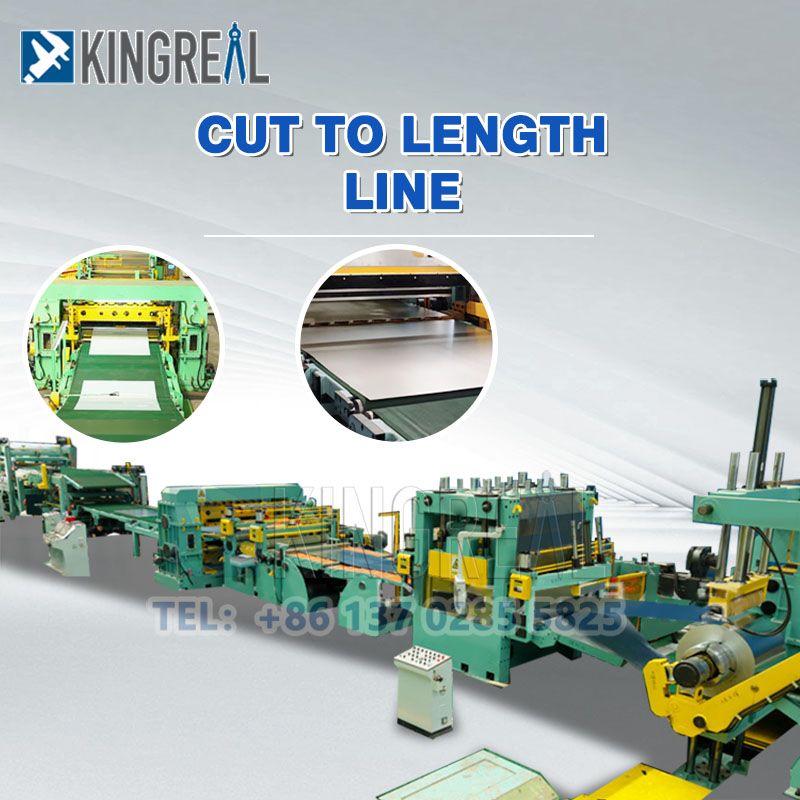

Какво представлява линията с пълно автоматично рязане по дължина?

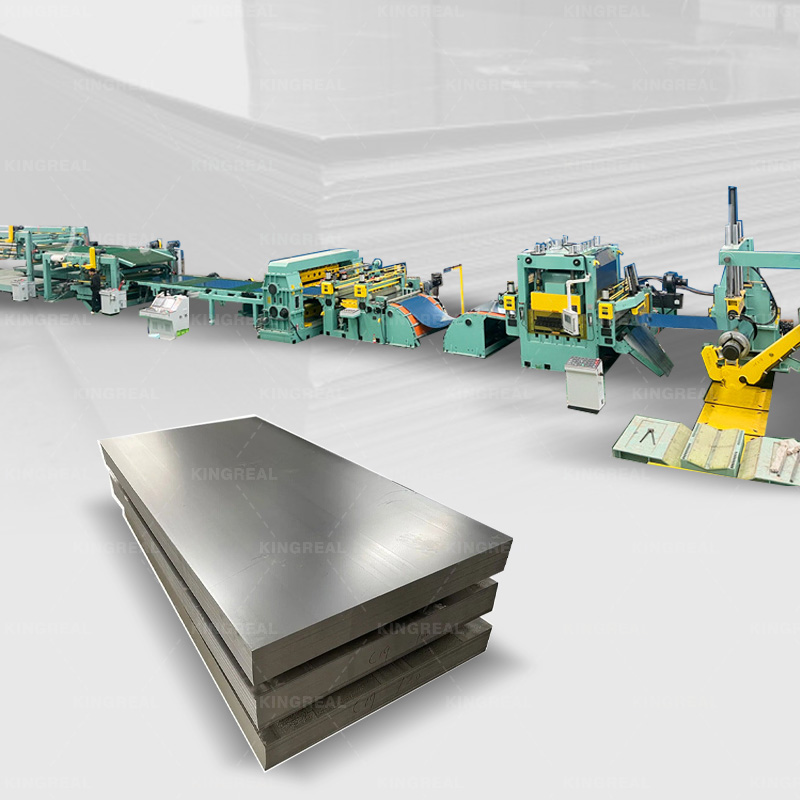

cut to length line



Линията за пълно автоматично рязане по дължина на KINGREAL е проектирана за рязане на рулони от различен материал в необходимия лист и подреждане на профила, който се състои главно от устройство за размотаване, изравняване на скоби, нож, стекер и др., и е оборудвано със спомагателни устройства като захранващо устройство, странично направляващо устройство, преходно устройство, конвейер и др.


Напълно автоматичната линия за рязане по дължина, проектирана от KINGREAL, трябва само да въведе необходимата скорост на производство и определена ширина на сензорния екран на PLC между операциите и след това автоматичното производство може да започне.

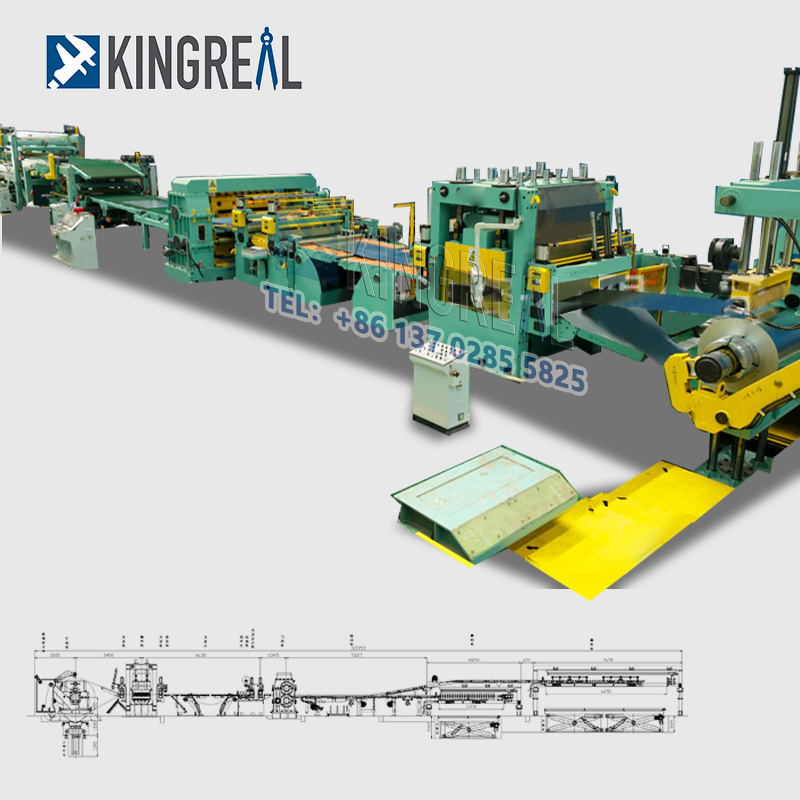

Работен процес на линия с пълно автоматично рязане по дължина

Машина за размотаване с количка --- Хидравлична машина за размотаване --- Уред за изправяне --- Мост с контур --- Кодиращо и измервателно устройство (с прищипване на опашната плоча) --- Режеща машина --- Конвейер --- Хидравлична повдигаща платформа --- Стакер с устройство за издухване --- Разтоварване на количката

metal cut to length line

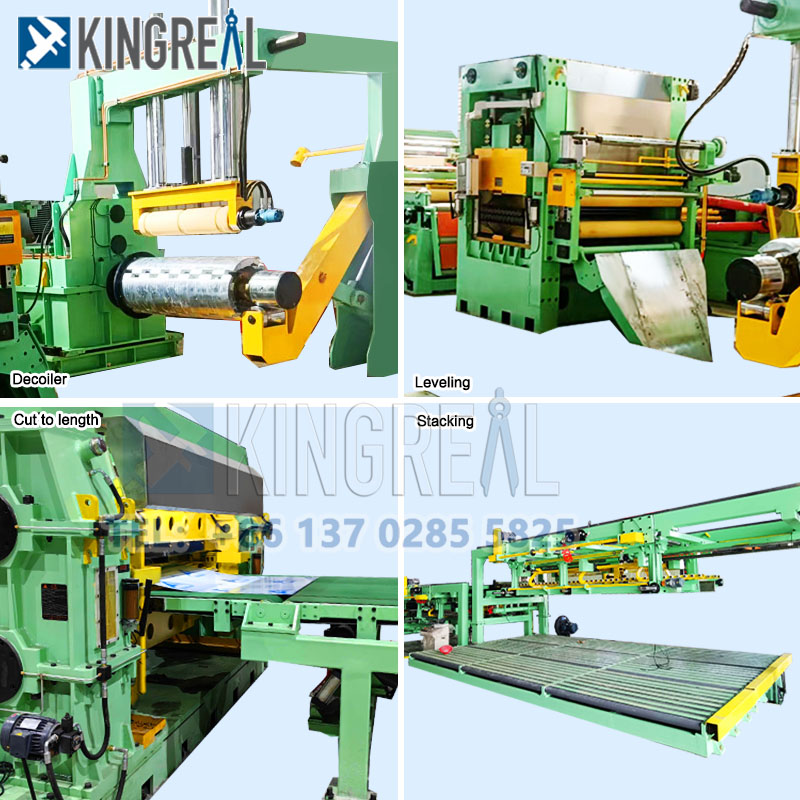

Подробности за основните компоненти на линията с пълно автоматично рязане по дължина

Хидравличен конзолен размотател

KINGREAL проектира хидравличния конзолен деколиер, който поддържа намотки и извършва размотаване, чийто капацитет е 15 тона (максимум).
Хидравличните цилиндри се използват, за да направят размотателя прибиращ се и подходящ за вътрешния диаметър на бобината. Снабден е с конзолно рамо.
Моторът с въртящ момент от 10 0 N.m задвижва бобината в посоки напред и назад и може също да се развива с напрежение.


Цикъл

Примката за рязане по дължина използва 2 комплекта очи за контрол на буфера на скоростта между размотавача и машината за рязане. T-очите се управляват от PLC.
Функция: Използва се за премахване на различната скорост и за връщане на грешно проследения лист обратно в правилната посока.
Отначало палетите и преходните плочи се повдигат от цилиндри, за да може главата да премине. При работа преходната плоча и палетите се движат надолу и плочите се съхраняват в ямата.

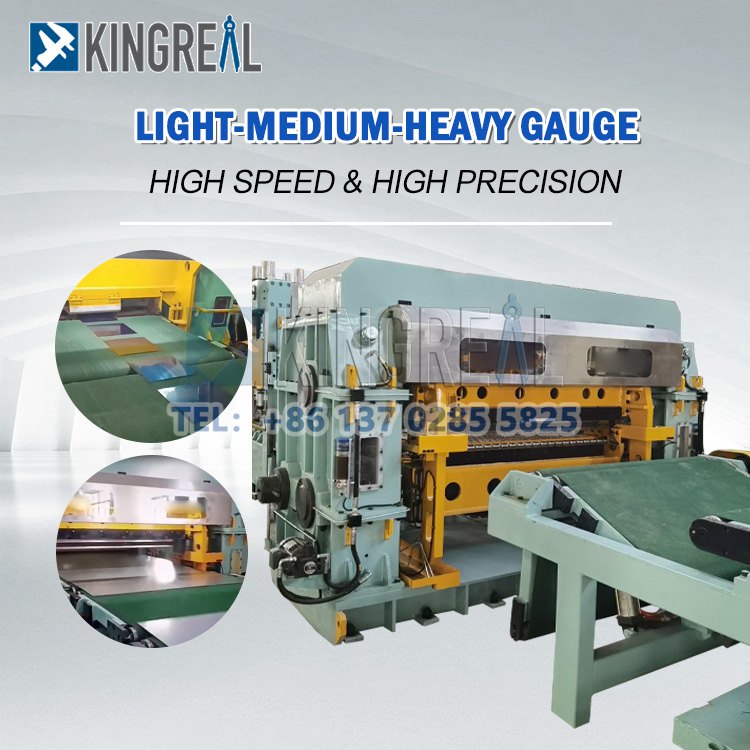

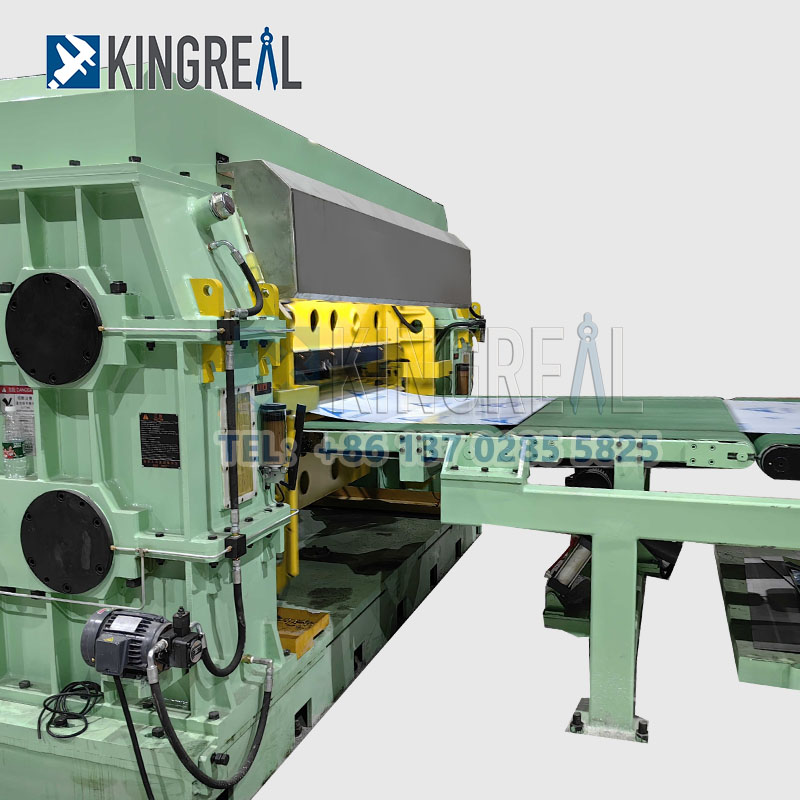

Високоскоростна машина за рязане

Пълен автоматичен режим на срязване на дължината: хидравлична ножица нагоре и надолу, с автоматична ножица с директен сигнал на захранващото устройство
Използването на режещи материали за регулиране на празнината, топлинната обработка може безопасно да среже 2 мм стоманена плоча


aluminum cut to length line

Пневматично стакерно устройство

Пневматично подреждане на плочи, PLC контролирано повдигане. n Три 0,75kw мотора, плъзгащи за регулиране на ширината и дължината.
Той е оборудван със съвпадаща тръба с вятърно устройство с вентилатор с високо налягане за предотвратяване на триенето на металния лист.


Хидравлична система

Уверете се, че се използва всеки хидравличен компонент. Работното налягане на хидравличната система е 6,3-16Mpa.


Предимство на пълното автоматично рязане по дължина

Характеристики на машина за рязане по дължина
- Напълно автоматично производство
- Висока степен на автоматизация;
-Лесна и надеждна работа;
-Висока точност на фиксирана дължина;
-Висока плоскост на листовия материал
- Чисто подреждане.

Референтна дата на машината за рязане по дължина

Тип машина

Машина за рязане по дължина

ProductionType

Пълен автоматик

Материал

Неръждаема стомана, медна лента, силициева стомана, студено валцована и горещо валцована стомана и др.

Максимална дебелина на намотката

25 мм

Максимално тегло на бобината

3600 мм

Максимална височина на бобината

30 тона

Максимална дължина на рязане

24м

Скорост на рязане

60 м/мин

Толерантност на рязане

±0,01 мм

ЧЗВ

Производител ли сте?

KINGREAL STEEL SLITTER е професионален производител и доставчик. Ние предлагаме цялостни решения в обработката на рулони и производството на металорежещи машини, които включват високоскоростна линия за рязане на рулони, машина за рязане на мед, машина за рязане на рулони 200m/min, проста машина за рязане, линия за рязане по дължина, машина за рязане на дължина, рулони ctl машина. Имаме професионален екип и богат опит в проекта, можем да ви предоставим най-доброто обслужване, добре дошли да се свържете с нас.


Как да посетя вашата компания?

Фабриката KINGREAL STEEL SLITTER се намира в град Фошан, провинция Гуангдонг. Така че има два пътя до нашия град.
Единият е с полет, директно до летище Фошан или Гуанджоу. Друг е с влак, директно до гара Foshan или Guangzhou.
Ние ще ви вземем на гарата или летището.


Как да поръчам?


Как да инсталирате машината?

За да помогнем на нашите клиенти да решат проблемите с инсталацията на машината, KINGREAL STEEL SLITTER ще предостави както онлайн, така и местни инсталационни услуги БЕЗПЛАТНО!
