Какво представлява линията за рязане по дължина? Машината за рязане на ламарина KINGREAL обикновено се използва за размотаване, нивелиране и рязане на рулони от различни материали и дебелини до ширините, определени от клиентите. Общите дебелини на намотките варират от 0,3-3 mm, с различни производствени дизайни за различни суровини и производствени изисквания. Моля, не се колебайте да изпратите заявката си до KINGREAL!
KINGREAL е ангажиран в областта на производството на оборудване за обработка на рулони, като предоставя на клиентите набор от услуги в областта на проектирането, производството и продажбите. Най-отличителните продукти самашини за рязане, линии на срязванеищанцоване линии. Тези машини се използват широко за рязане, срязване или щанцоване на метални листове в различни размери и форми.

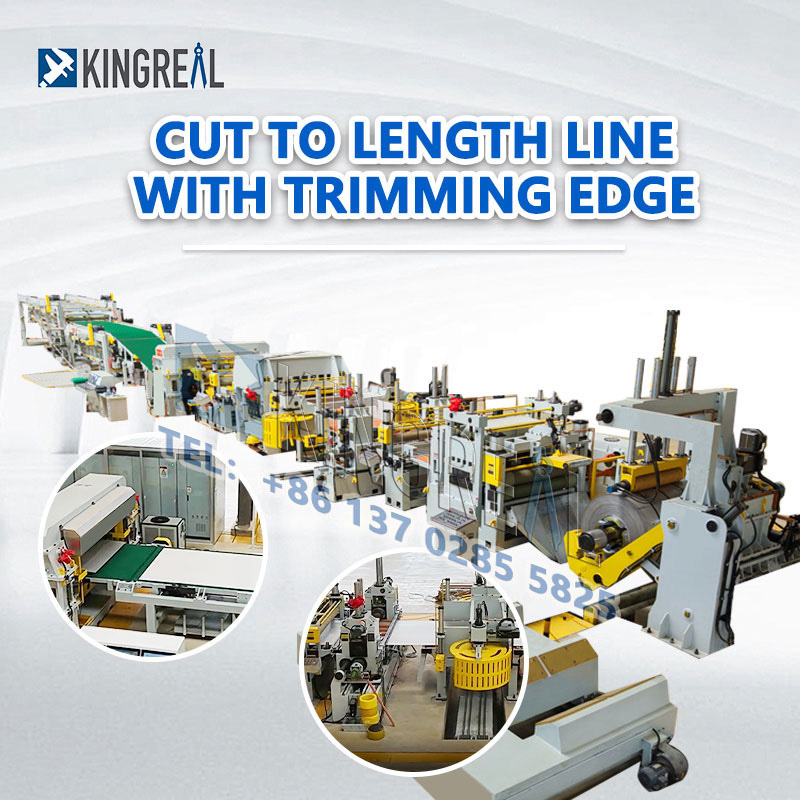

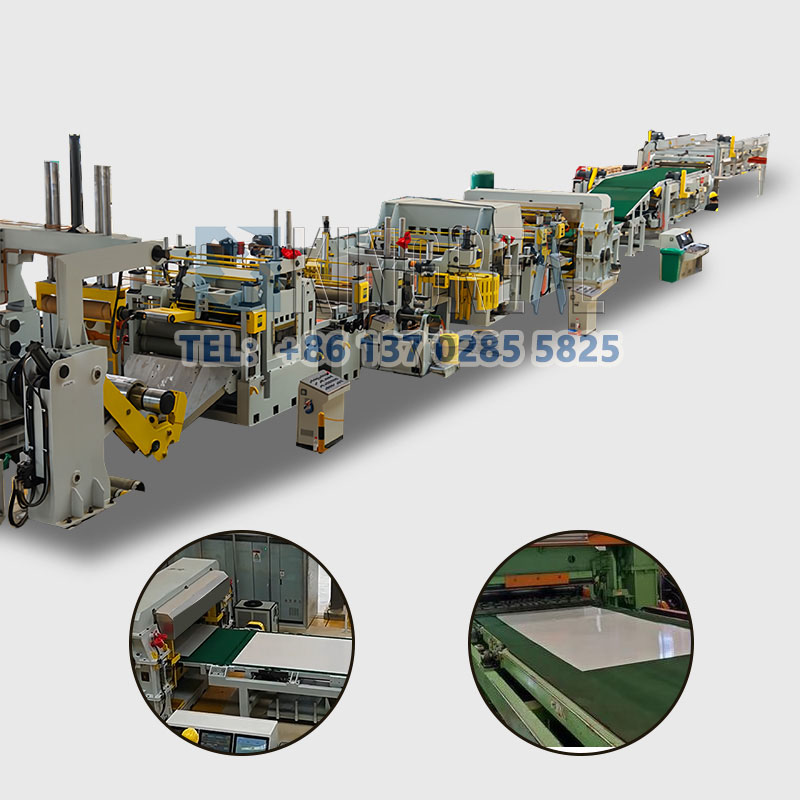

Машината за рязане на рулони KINGREAL се използва за размотаване, изравняване, подаване, рязане по дължина, подрязване и подреждане на метални рулони, приложимите материали включват алуминиева рулона, неръждаема стомана, студено валцована стомана, горещо валцувана стомана, PPGI, медна лента и други материали, което гарантира, че диагоналната точност на линията на срязване е ≤0,50 mm, а максималната скорост може да бъде катовисока до 80M/мин.
Различните дебелини на намотки, материали и ширини на срязване ще повлияят пряко на дизайна на машината за рязане на метални листове. Общата дебелина на намотките е 0,3-3 мм, а общата дължина на срязване е 1200-1600 мм, което е едно от производствените изисквания на повечето клиенти. В същото време KINGREAL може също така да персонализира дизайна според специфичните производствени нужди на клиента, или да избере тежкотоварната напълно автоматизирана персонализирана машина за рязане на рулони иликомпактна намотка, нарязана на дължина.
С повече от 20 години опит в производството и продажбите, KINGREAL успешно продава своите линии за подстригване в страни катоСаудитска Арабия, Индия и Русия, и е в състояние да осигури оптимални решения и следпродажбено обслужване.Добре дошли да се свържете с нас.
(Можете да щракнете тук, за да изтеглите)

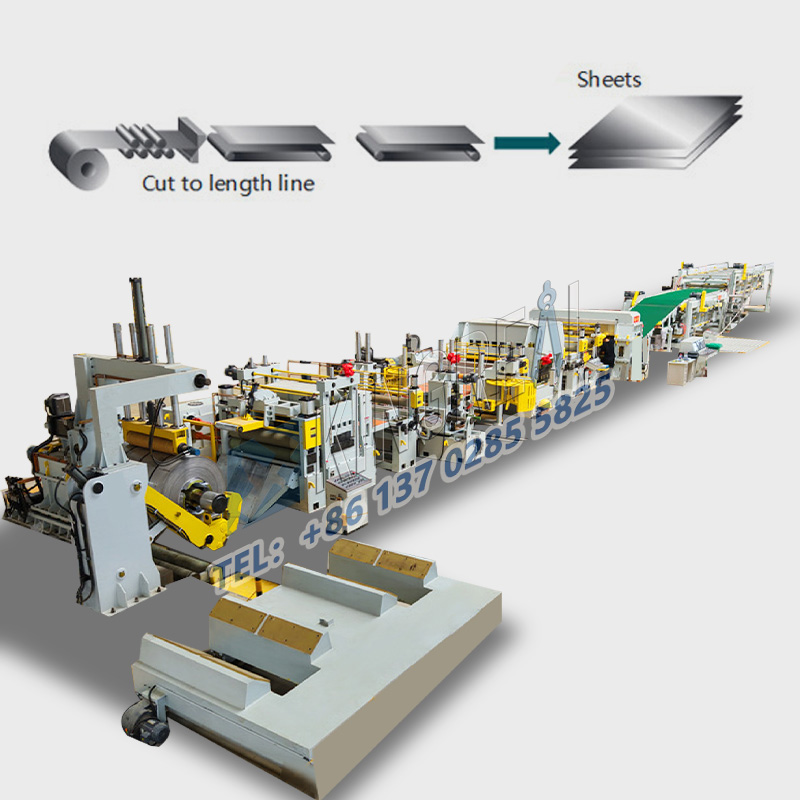

Количка за рулони → Размотаващо устройство → Подаване на ролка за подаване → Устройство за нивелиране с висока точност → Рязане с фиксирана дължина → Маса за разтоварване / Маса за автоматично подреждане
Материал на намотките |
Хромирана стомана, поцинкована желязна ламарина, поцинкована алуминиева ламарина
|
Дебелина на намотката |
0,12-20 мм
|
Ширина на намотката |
≤1300 мм
|
ID на бобината |
Φ508 мм
|
Намотка OD |
Φ1600 мм
|
MaxCoilWeight |
10 000 кг |
Прецизност на хранене |
Дължина 1000±0.3mm, Диагонал 1000±0.5mm |
Скорост на линията за рязане по дължина |
0-80m/min регулируема |
Пневматична спецификация |
5 kg/cm² |
Размери на стекера |
Минимална ширина 500 mm, Максимална ширина 1300 mm; Минимална дължина 1200 mm, макс. |
Други размери |
Дължина: 5000 мм; Височина: 20-400 мм
|
Скорост на хранене и срязване |
1m≤30m/min или зависи от дължината на продуктите
|
Посока на машината |
отляво надясно (Предстои потвърждение) |
Обща инсталационна мощност |
Около 35KW
|

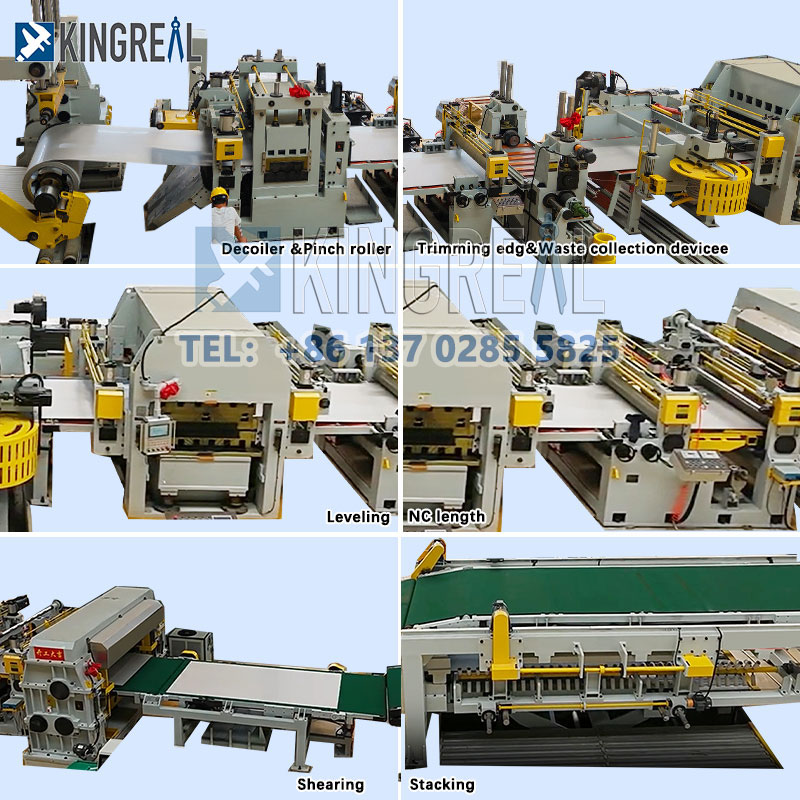

- Тролейбус с бобина
- Хидравличен размотател
- Ръководство за влизане
- Четири / шест машини за високо ниво
- Околовръстен мост
- Странична водеща ролка
- CNC серво подаваща изправна машина
- Измервателна система
- Машина за подстригване
- Конвейерна маса
- Пневматично устройство за разтоварване
- Хидравлична повдигаща маса
- Разглобяване на кола
- Хидравлична система
- Пневматична система
- PLC управление на електрическата система
Функция: Използва се за подравняване на материал и подаване на фиксирана дължина.
Основна структура: изравняваща ролка, електрическа част, възел на ролка за обратно натискане, монтаж на опорна седалка за подаване и изхвърляне.
Нивелиращ валяк: Gcr15 Стоманата за термична обработка се охлажда и темперира и след това се обработва с високочестотна обработка. След два пъти галванопластика и цилиндрично шлайфане, повърхността е лъскава и няма следи, а твърдостта достига HRC62 градуса или повече. Диаметърът на нивелиращата шахта е ø100 мм. Регулирайте ръчно червячната предавка, за да повдигнете нивелиращата ролка.
Функция: Използва се за рязане на материали с фиксирана дължина.
Основна структура: основна рамка, нож, пневматичен съединител, електрическа част и др.
Основна рамка: Цялата рамка е заварена с висококачествена въглеродна структурна стомана и е загрята след заваряване.
Острие: Острието е изработено от материал Cr12, твърдостта на топлинна обработка достига HRC62 градуса, а четиристранният режещ ръб може да бъде заменен.
Структура на пневматичния съединител: промяна на традиционния метод на механично спиране, нисък шум, дълъг експлоатационен живот и точност.
Функция: Използва се за транспортиране на материали.
Основна конструкция: рамка, хидравлична система, платформа за разтоварване и др.
Рамка: Заварена е с въглеродна стомана, която е стабилна и здрава. Дизайн тип ножица, цилиндърът се разтяга и повдига.
Повдигаща се платформа за разтоварване: Масленият двигател задвижва зъбното колело на трансмисията, за да задвижи барабана да се върти, за да предаде разтоварвания материал.

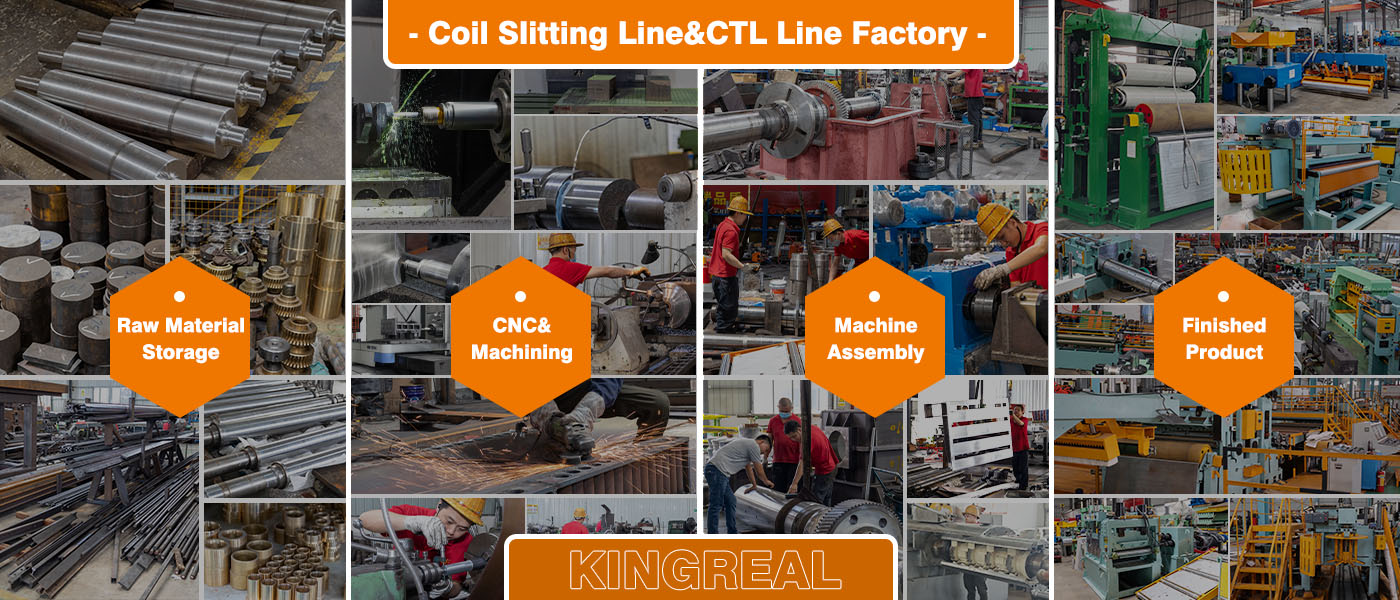

KINGREAL е установил строг процес за контрол на качеството, за да гарантира, че всяка производствена стъпка отговаря на стандартите и изискванията. Това включва доставка на суровини, производствен процес, сглобяване, тестване и т.н. За да се гарантира, че всяка част от машината отговаря на стандартите за качество.
Той също така е преминал международното сертифициране на CE сертификат.
