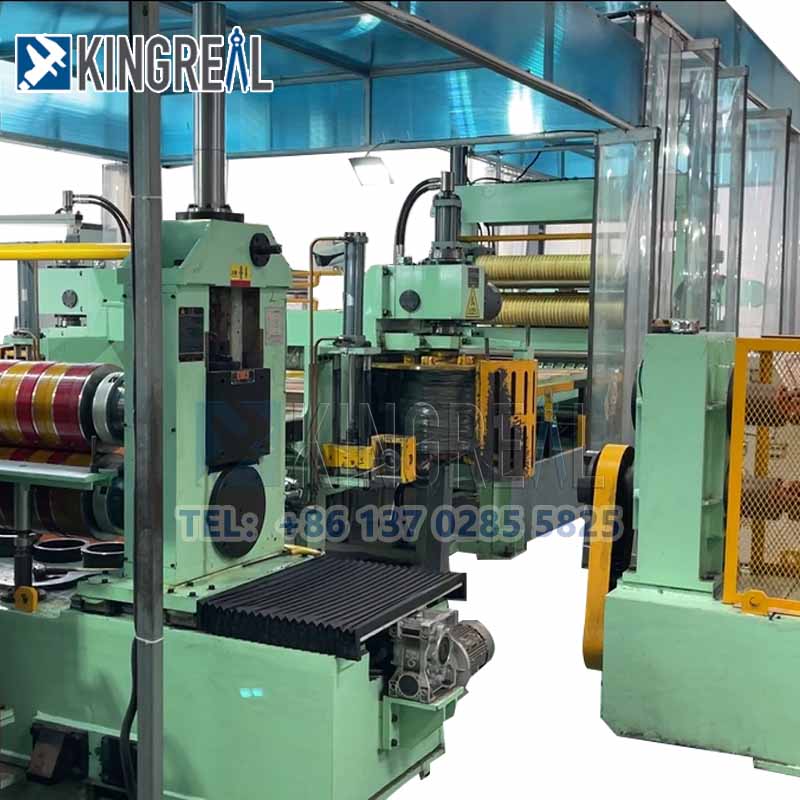

1300MM машина за рязане с намотка с двойна глава за рязане е един от най-отличителните продукти на KINGREAL. Дизайнът на двойната глава за рязане е подходящ за 0,3-3MM намотки за постигане на високоскоростна производствена ефективност от 220M/мин. В момента се продава в Турция, Русия, Саудитска Арабия и други страни.
KINGREAL 1300MM машина за рязане с намотки с двойна глава за рязане е предназначена за прецизно рязане на алуминий, поцинкована стомана, горещо валцувани, студено валцувани и много други обичайни метални рулони, за да отговори на различните изисквания за рязане на клиентите, включително скорост на рязане, количество и качество.
Дизайнът на двойната седалка на ножа е в състояние да реализира нарязването на различни размери рулони в една и съща производствена линия, което значително подобрява ефективността на производството чрез замяна на седалката на ножа и е спечелила благоволението на много клиенти.
В допълнение към дизайна на двойната седалка на ножа, машината за рязане на стоманени листове KINGREAL също е проектирана за клиенти, за да защити капака на машината, да подобри производствената безопасност в процеса на рязане, в съответствие с производствените изисквания на клиента. Сега успешно работи във фабриката на клиента от Саудитска Арабия.
1. Високоскоростна намотка, нарязана по дължина
2. Машина за рязане на стомана с тясна лента
Зареждане на бобината -- Хидравлично размотаващо устройство -- Високопрецизна машина за изправяне -- Примков мост -- Машина за нарязване -- Ролцов отпадъчен ръб -- Примков мост -- Опън -- Пренавиваща машина
Не |
Компонент |
Количество |
1 |
Зареждане на количката |
1 комплект |
2 |
Хидравличен конзолен размотател |
1 комплект |
3 |
Преса за изправяне с пет ролки |
1 комплект |
4 |
Примков мост |
2 Комплект |
5 |
Машина за рязане |
2 Комплект |
6 |
Пренавиване на отпадъчни материали |
1 комплект |
7 |

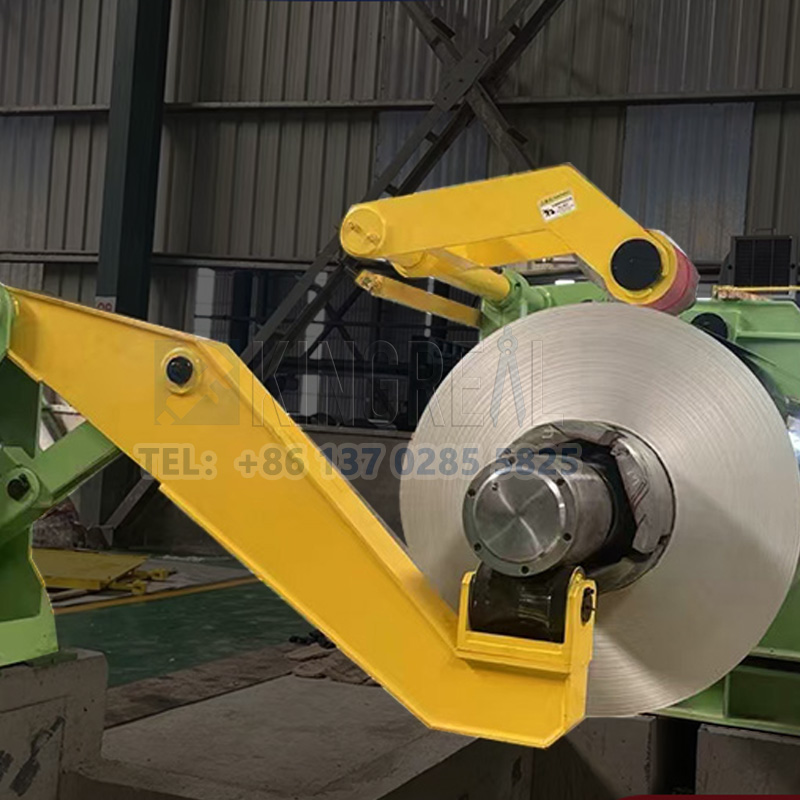

Хидравлично пренавиване |
1 комплект |
8 |
Хидравлична система |
1 комплект |
9 |
Електронна система за управление |
1 комплект |
10 |
Защитен щит за персонализирани части |
1 комплект |
Параметри на суровината |
|
Материал на бобината |
Алуминий, стомана, поцинкована стомана и др |
Дебелина на бобината |
0.3-3MM |
Ширина на намотката |
500-12500 мм |
Бобина Уайт |
15 тона |
Параметри на готовия продукт |
|
Толеранс на ширината |
≤±0,05 мм |
Праволинейност на нарязване |
≤1mm/2000mm |
Отпадъчни обрезки |
≥2 мм |
Параметри на машината за рязане |
|
Работна скорост |
100-180M/мин |
Източник на захранване |
380V/50HZ |
Инсталиран капацитет |
около 280KW |
① Хидравличен конзолен размотател
Основната функция на хидравличния конзолен размотател е да носи и върти платно, така че да се развива бавно за следващата стъпка в процеса. Този тип устройство за размотаване обикновено се състои от макара, стойка, задвижваща система и т.н. и е от конзолен тип с един лагер. Макарата обикновено се състои от опорен вал, плъзгач на клин и носеща плоча, вградена в плъзгача на клин, която разширява и свива макарата под действието на наклонен клин, за да поеме различни по размер ролки.
Хидравличното конзолно размотаващо устройство е особено важно при оборудването на високоскоростна машина за рязане на метал, тъй като може да бъде моторизирано, за да постигне въртенето на макарата, така че да поддържа лентата под допълнително напрежение за горно развиване под задвижващата система.

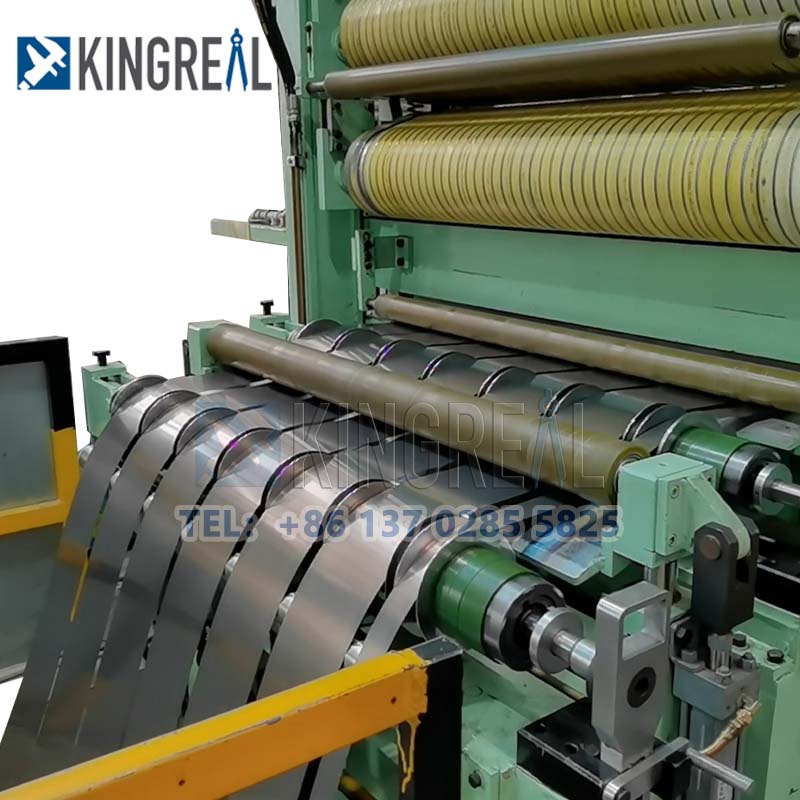

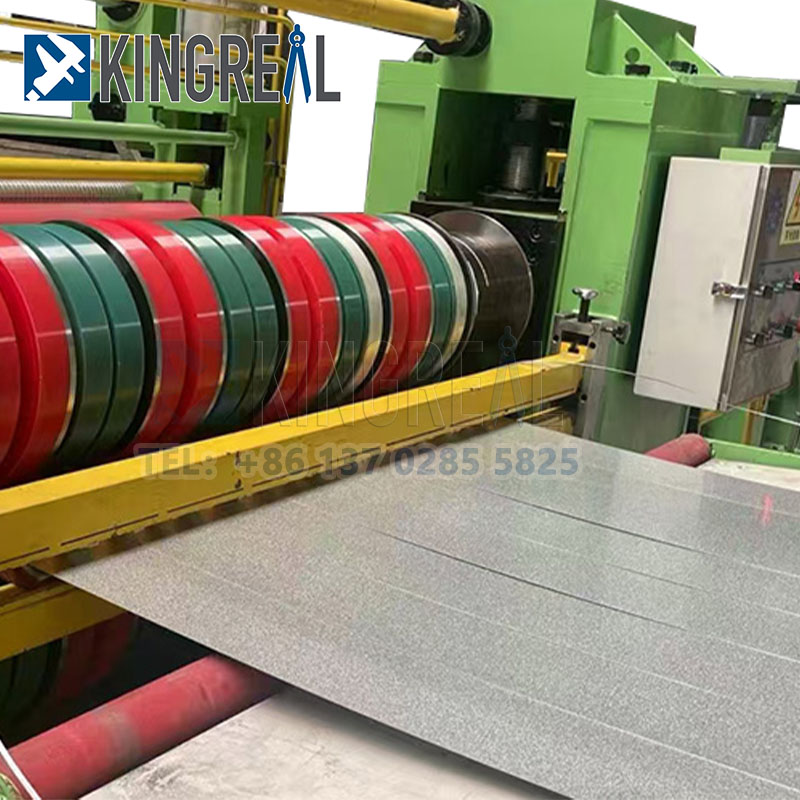

① Машина за рязане с двойна глава за рязане
а. Основна рамка на тялото: профилна стомана, стоманена плоча, заварени заедно, закалени за премахване на напрежението и след това обработка на референтната повърхност.
b. Притискаща двойка ролки: горната ролка може да се синхронизира от материала за повдигане на налягането на цилиндъра, за да се осигури стабилността на плочата в вала на ножа, движението на парата на горната ролка.
° С. Материал на ножовия вал: 42CrMo, спецификация 200 mm × 1300 mm, с шпонков канал, чрез груба обработка, темпериране, обработка със средна честота, шлайфане, твърдо хромиране, повторно шлифоване и други 8 процеса;

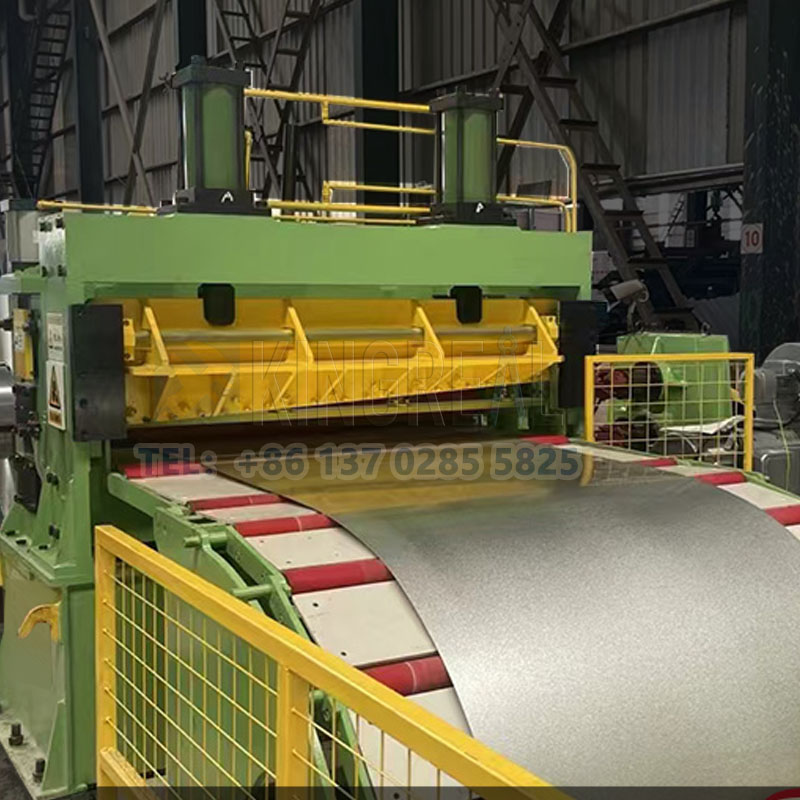

① Защитен щит:
Защитният капак на машината в машината за рязане на метал има следните роли и характеристики:
Защита на оборудването: защитният капак на машината може да изолира машината от директен контакт със заобикалящата среда, да предотврати навлизането на прах, водни петна, масло, стърготини и други замърсители във вътрешността на машината, така че да подобри експлоатационния живот на машината.
Безопасност при работа: защитният капак на машината гарантира безопасността на оператора и околния персонал, предотвратява директен контакт на персонала с високоскоростни движещи се части, електрически заредени проводници или други опасни части и избягва злополуки.
▶ 1. Цялостни решения за оборудване за обработка на рулони;
▶ 2. Професионален технически екип
-Програма за предпродажбен дизайн; -Професионална изработка при продажба; -Следпродажбен монтаж;
▶ 3. Изобилие от проекти
Ние успешно продадохме нашите машини за рязане в Турция, Саудитска Арабия, Индия и Русия.
