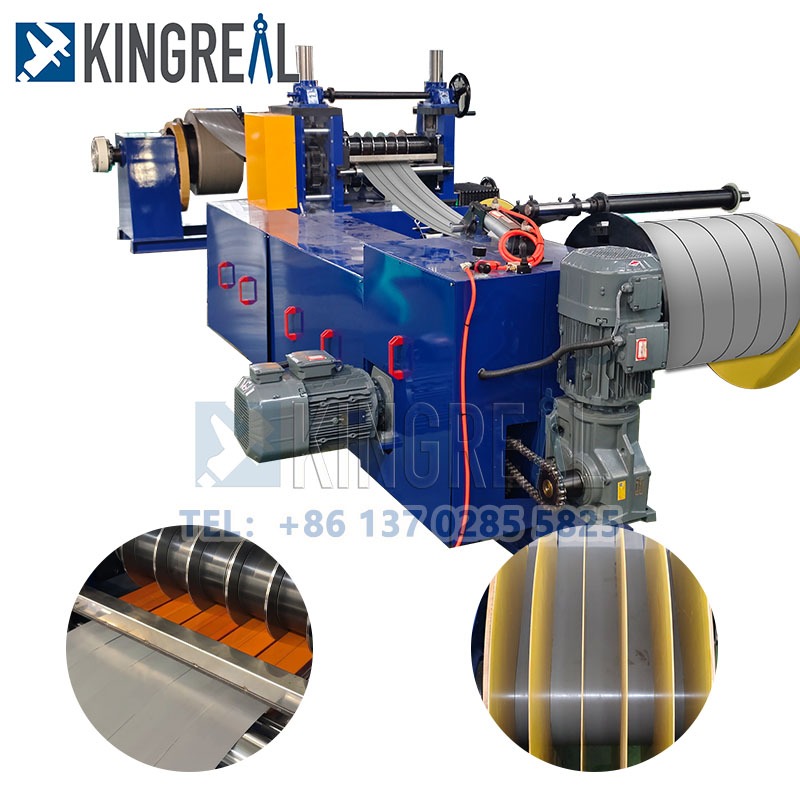

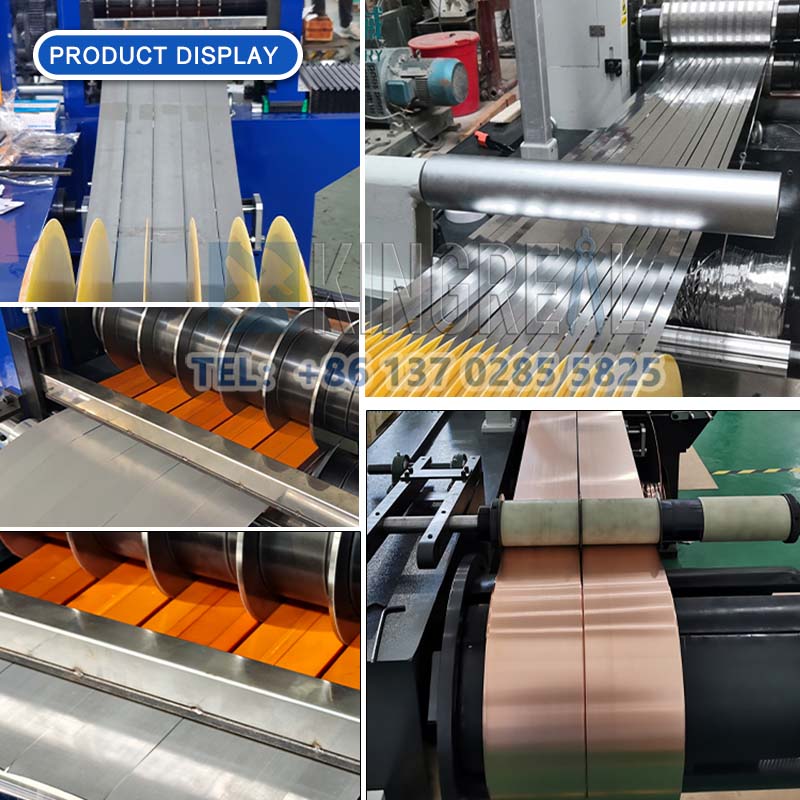

Kingreal Steel Slitter предлага aПроста машина за прореждане на намоткатаЗа клиенти с по -нисък бюджет. Тази проста линия за отрязване на намотката се използва предимно за прорязване на широки намотки в тесни ленти, съобразени с нуждите на клиента и след това ги пренавива на производствената линия.

Тази проста машина за прорезност на бобината е проектирана да отговаря на нуждите на клиентите с по -ниски изисквания за точност и ширина на намотката. KingReal Steel Slitter предлага и опростена версия на простата линия на отрязване на бобината. Тази проста машина за прорезност на бобината свежда до минимум изискванията за оборудване, като същевременно отговаря на нуждите на обикновена линия за отрязване на бобината.

Както простата машина за отрязване на бобината, така и стандартната метална прорезска машина могат да обработват разнообразие от метални материали, включително студено валцувана и горещо валцувана въглеродна стомана, силициева стомана, тенекирана плоча, неръждаема стомана и покритие с покритие и т.н., осигурявайки прецизно подстригване и автоматична работа.

Работен процес на обикновена машина за прорез на намотката

Зареждане на намотка → Деколтиране → Прищипване → Срязване → цикъл → Водещо → Плъзгане → Пренавиване на скрап → цикъл → Напрежение → Оттегляне → Разтоварване на бобини

Параметри на простата линия

Модел	Дебелина на материала (mm)	Материална ширина (mm)	Брой ленти	Скорост	Тегло на намотката	Забележка
Модел 1	0,1-1	80-350	8-30	50-100	3	Техническите параметри и конфигурацията на оборудването могат да бъдат определени според нуждите на клиента
Модел 2	0,2-2	80-350	6-30	50-150	3
Модел 3	0,2-2	80-450	6-30	50-150	5
Модел 4	0,2-2	80-650	6-30	50-150	7
Модел 5	0,2-2	80-800	6-30	50-150	7
Модел 6	0,1-1	500-1300	12-30	50-200	7/15
Модел 7	0,3-2	500-1600	12-30	50-200	7/15
Модел 8	0,3-3	500-1600	8-30	50-180	15
Модел 9	0,3-3	900-1800	8-30	50-180	20
Модел 10	1-4	900-1600	6-30	50-120	20
Модел 11	1-6	900-1600	6-30	30-80	30
Модел 12	2-12	900-1600	5-30	20-50	30

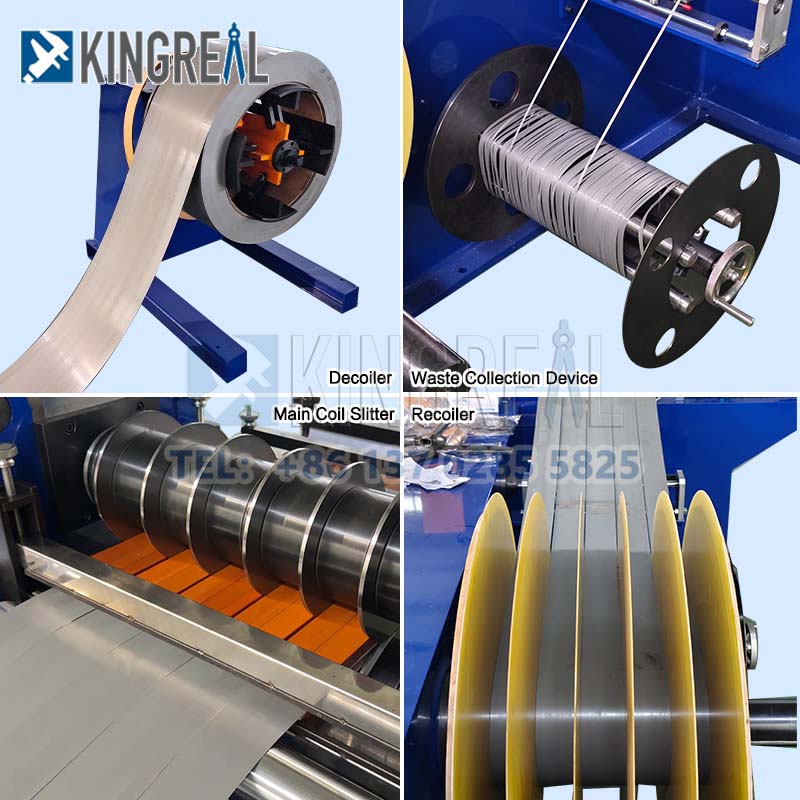

Основни компоненти на простата линия на намотка

a. Хидравлична количка за натоварване на намотката за проста намотка

1. Основни компоненти: заварена стоманена конструкция, подвижни колела, четири водачи на водача, задвижващ вал и др.

2. Максимално натоварване: 10 тона, 1,1 kW циклоиден двигател на въртящото колело, скорост на пътуване 6 m/min.

3. Хидравлично задвижване: Може да повдигне бобини под 10 тона нагоре и надолу, с максимален удар от 500 мм. Хидравличен цилиндър: FA-φ125 mm (един комплект).

б. Хидравличен деколтер за проста намотка

1) Основни компоненти: заварена стоманена конструкция, четири сводести остриета, плъзгаща се основа във формата на клин, дорник, странични плочи, лагери, лагерна седалка, пневматична дискова спирачка и др.

2) Диапазон на разширяване и прибиране: φ460 mm до φ520 mm × 850 mm.

3) Максимално натоварване: 10 тона.

4) Хидравлично задвижване: Разширяването и прибирането се извършват чрез хидравлични цилиндри на бутало; Хидравлични цилиндри: FA-φ200 mm (1 комплект)

5) Мощност на двигателя: 4,0 kW циклоиден двигател на въртящо колело + инвертор, верижно задвижване на подаване

6) Натиснете ролка: 1,1 kW циклоиден двигател на въртящото колело

c. Хидравлична поддръжка на рамо за проста намотка

Цел: Поддържа основната рама на деколтера и увеличава ротационната инерция на макарата.

Структура на едно оръжие, хидравлични цилиндри и понижения.

По време на размотаване, опорната рама се издига, за да поддържа рамото на деколтера; По време на зареждането, опорната рама се спуска.

г. Пиликар, ролка за пресата, хидравлично срязване за проста намотка на намотка

Основна конструкция: заварена стоманена плоча

Пресовайте ролка: φ250 × 1050mm, безшевна тръба, полиуретаново гумено покритие, 18,5kW конвенционален двигател с променливо честотно задвижване

Хидравлично срязване: Заварена рамка от стоманена плоча, основата на отлив стоманена острие

Резачка: Четиристранно острие, Материал: CR12MOV, Твърда: 60 ​​± 1

Хидравлично задвижване: Хидравличен цилиндър: FA-φ100mm, 2 комплекта

E. Примка на яма и мост за обикновена машина за намотка

Основна конструкция: заварена стоманена плоча

Хидравлично задвижване: CA-φ80mm, 1 набор от хидравлични цилиндри контролира повдигане и понижаване на моста

е. Ръчни странични водачи за проста линия

1. Основни компоненти: стоманена плоча, сглобяване на ролката, полиуретаново гумено колело, винтове за ръчно колело, електрическа регулиране и др.

2. Странични водещи ролки: Материал: CR12MOV, високотемпературна гасена и закалена, HRC 580-620, 2 ролки от всяка страна

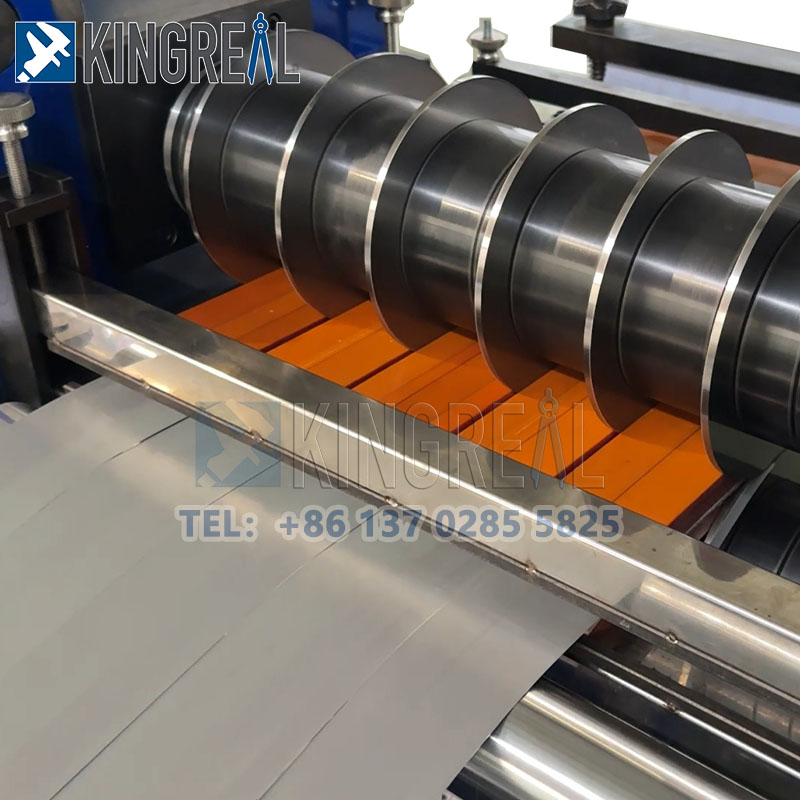

g. Прорязваща машина за обикновена линия на прорезната намотка

1. Основни компоненти: Стоманена структура на плочата, отливка, синхронна скоростна кутия, механизъм за повдигане, съединителя, универсална става и др.

2. Вал на резачката: 40Cr, φ140 x 1050mm, T-слот 28 мм, средно честотно гасене и закаляване, смлян, обработен с твърд хром, дълбочина на слота 16 мм.

3. Външен диаметър на резачката: φ280mm (предоставен купувач)

4. Метод за фиксиране: Заключване на резачката с гайки

5. Една настройка на скобата за фиксиране на дървените ленти

6. Страничните панели се движат електрически, повдигане на резачката и по -нисък електрически синхронно

7. Плъзгащ се двигател: 45kW променлив мотор + инвертор

з. Отделна намотка за скрап за проста машина за отрязване на намотката

Основни компоненти: Заварена стоманена плоча структура, водещи ролки

Двустранна намотка за скрап, телескопичен механизъм, автоматичен разряд, променлив мотор + инверторно задвижване

i. Циклична яма и мост за обикновена линия на прорез

Основна рамка: Заварена стоманена плоча структура

Хидравлично задвижване: Хидравличен цилиндър контролира мостовия повдигане и по-ниско: CA-φ80mm (1 комплект)

j. Станция за опъване на плоча за обикновена машина за отрязване на намотката

Основна конструкция: стоманена плоча, разделяне на валяк, PU каучук

Подложка за опъване: покрита с вълна

Ролка: φ500mm, PU каучуково покритие

Хидравлично задвижване: контролира повдигането и спускането на плочата; Хидравличен цилиндър: FA-φ100mm (2 комплекта)

k. Хидравличен намок, хидравличен изхвърлящ се за проста намотка

Основни компоненти: заварена стоманена конструкция, четири стоманени плочи, плъзгаща се основа с форма на клин, дорник, странични плочи, лагери, лагерни блокове, хидравличен цилиндър на бутална пул

Разгръщане на диапазона на диаметъра: φ480mm до φ508mm × 850mm

Хидравличен цилиндър на бутала: FA-φ150mm

Максимален товарен капацитет: 10 тона

75kW AC мотор + инвертор

Ø80 мм пресована ръка, хидравлично повдигаща се

l. Хидравлична поддръжка на рамо за проста намотка

Цел: Поддържа основната рама на намотката и увеличава ротационната инерция на намога.

Структура с една ръка, хидравлично повдигаща се

По време на навиване, опорната рама се повдига нагоре, за да поддържа рамото на намозките; По време на разтоварването, опорната рама се повдига надолу.

m. Хидравлично разтоварване на количката за проста отрязваща линия

1) Основни компоненти: заварена стоманена конструкция, пътуващи колела, четири водачи на водача, задвижващ вал и др.

2) Максимален капацитет на натоварване: 10 тона, 1,1kW циклоиден двигател на въртящото колело, скорост на пътуване: 6 m/min.

3) Хидравлично задвижване: способни да повдигат бобини до 10 тона, с максимален удар от 500 мм. Хидравличен цилиндър: FA-φ125mm, един комплект.

N.HYDRAULIC СИСТЕМА ЗА ПРОСТАЛНА МАШИНА НА РАЗПРЕДЕЛЕНИЕ

Основни компоненти: 300 кг заварена стоманена плоча Маслен резервоар, различни хидравлични клапани и маслени платки.

Хидравлично задвижване на задвижването: E-клас 11 kW двигател, 30 ml изместване, нормално налягане: 70 kg/cm², максимално налягане: 140 kg/cm².

o. Електрическа система за управление за проста линия на намотка

1) Една основна контролна конзола и два спомагателни контролни шкафове улесняват натоварването и разтоварването на бобината.

2) Захранване: Трифазен 380V ± 10%, 50Hz ± 1Hz

3) Основни компоненти и приложения: Цялата линия се състои от основна контролна конзола, спомагателна контролна конзола за деколтера, спомагателна контролна конзола за regoiler и шкаф за електрическо управление. Цялата проста линия на прорез на намотката използва централизирано управление. Основната контролна конзола разполага с цифров дисплей, висока и ниска скорост на регулиране, ръчно хранене, непрекъснато отрязване и функции на алармата за неизправности. Всички компоненти се внасят или от добре известни домашни марки. Системата за управление на сензорния екран улеснява настройката и регулирането на скоростта и други параметри. Той може лесно да превключва между ръчни, самостоятелни и автоматични режими и може да следи работното състояние на всеки компонент по всяко време, за да осигури безопасна и ефективна работа на целияПроста линия на прорезната намотка.
