Линия за рязане по дължина с голям габарит - 2024 KINGREAL STEEL SLITTER може да осигури линия за рязане по дължина, високоскоростна машина за рязане по дължина, проста линия за рязане по дължина и тази машина за рязане по дължина с голям габарит, която може прецизно да нарязва по дължина горещо валцована стомана, студено валцована стомана, неръждаема стомана, силиконова стомана и други метални рулони с автоматично устройство за подреждане за напълно автоматизиран производствен процес.

Пробив на тежкотоварна линия за рязане по дължина

Благодарение на своята висока якост, добра издръжливост, лесна обработка и формоване и добра способност за заваряване, намотката с дебела ламарина се използва широко в различни индустриални области, за да отговори на нуждите на различни индустрии. Търсенето на линия за рязане по дължина с голям размер се увеличава, обработката на рулони с дебела ламарина за по-високите изисквания на оборудването, от изравняване на оборудването за размотаване до срязване и подреждане. Изискванията към обхвата на товароподемност са много по-високи, отколкото при другите дебелини на ламарината.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line е специално проектирана за обработка на рулони с диапазон на дебелина до 6-20 мм чрез размотаващо устройство, изправяне, измерване, машина за рязане по дължина и подреждане.

Техническа спецификация на линия за рязане по дължина с голям габарит

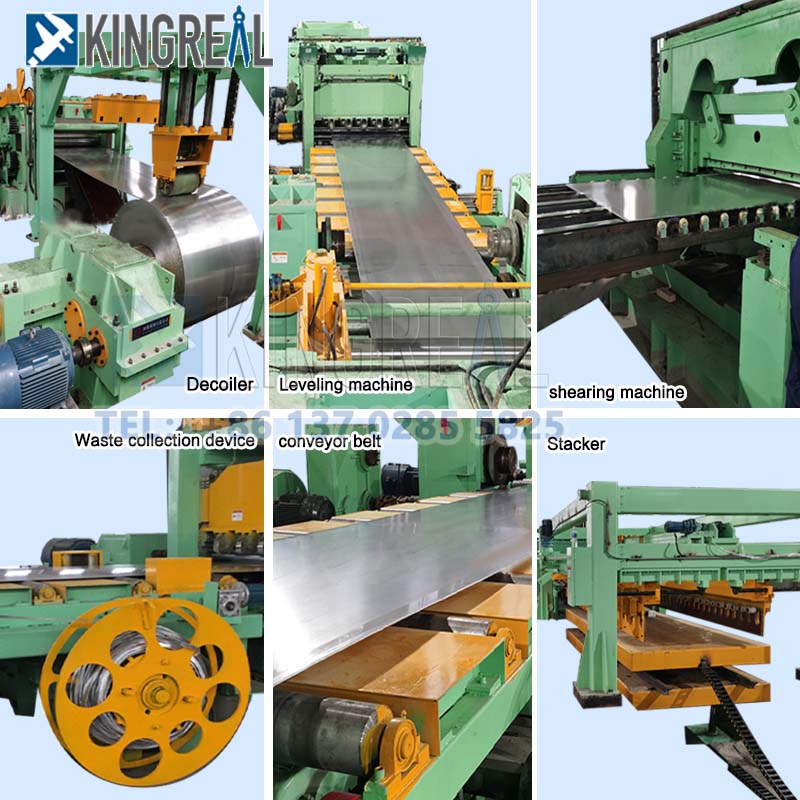

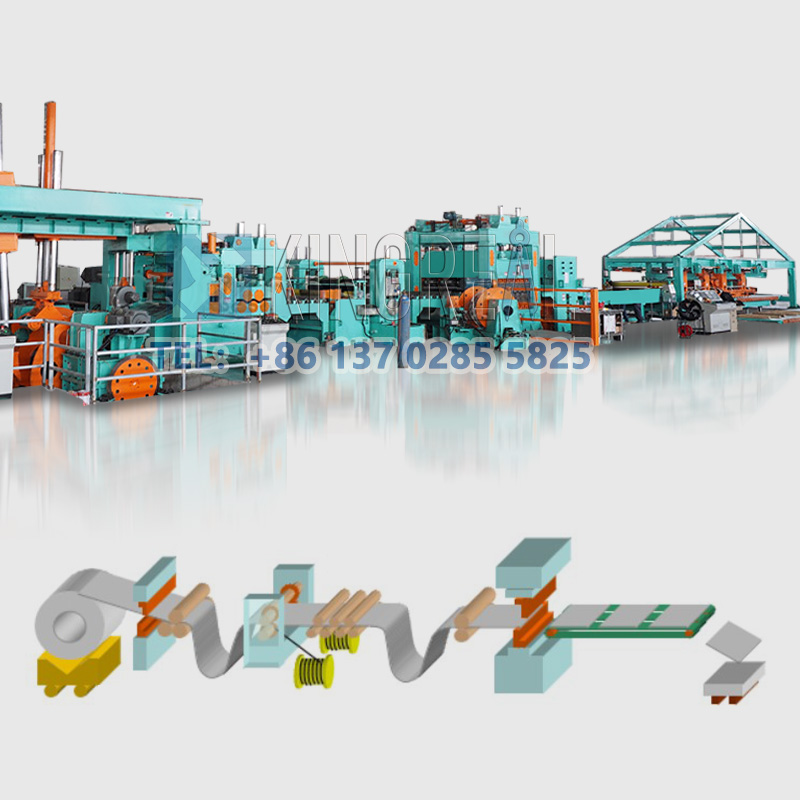

Работен процес на линия за рязане по дължина с голям габарит

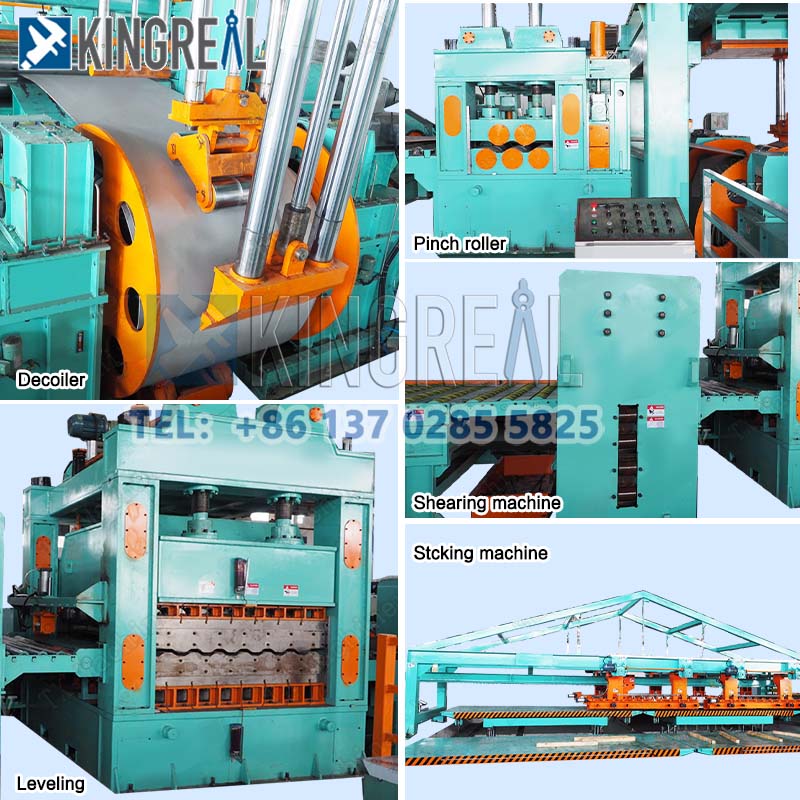

Хидравличен размотател -- Рамкова хидравлична пилотна машина -- Машина за подравняване със седем ролки -- Тример с две глави -- Събирач на остатъци -- Машина за подравняване с единадесет ролки -- Пневматично устройство за оразмеряване -- Захранващо устройство за заден борд -- Хидравлична машина за рязане -- Машина за подреждане

Повече спецификации за линията за рязане по дължина с голям габарит

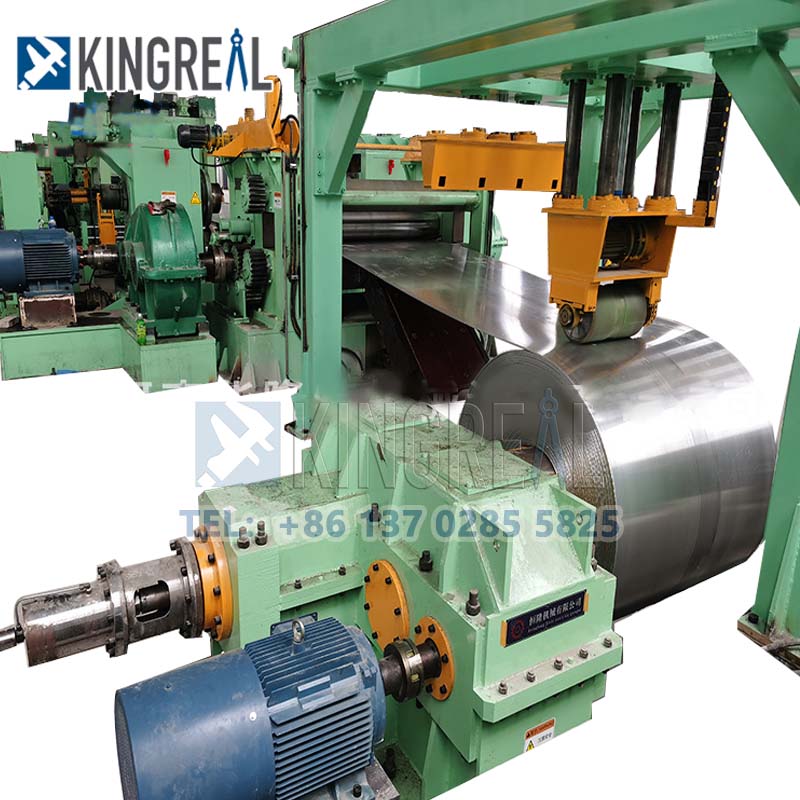

• Хидравличен размотател с двоен конус

a.Капацитет: 30T

b.Спецификации на спирачките: 4-DBH205

ход на повдигане на рамката от материал 650 mm (повдигнете директно към макарата, може да стигне до отстранена стоманена обвивка на материала)

d. Приемане на механизъм с двоен лагер с двоен конус от горния натиск за захващане на стоманената бобина, движението на втория край на основата на машината се задвижва от хидравлични цилиндри и има функцията за едновременно центриране на задвижването, шпинделът във втория край на размотателя е проектиран с пневматично дисково спирачно устройство.

• Машина за предварително нивелиране със седем ролки

Той приема структурата на двуролково затягане и подаване и петролково нивелиране. Моторът задвижва горните и долните ролки през редуктора и разпределителната кутия през универсалния свързващ вал, регулирането и натискането на горната ролка за подаване се извършва от хидравличния цилиндър, а регулирането и натискането на горната ролка за изравняване се извършва от електрическа енергия. Като се има предвид синхронната работа на предучилищната машина и нивелиращия хост, управлението на двигателя се управлява от американската система за управление на постоянен ток PARKER590C. Универсалният свързващ вал приема индустриалния универсален вал на мелницата.

Диаметър на нивелиращата ролка: Φ220 мм

Разстояние между ролките за нивелиране: 260 мм

Брой ролки: 2+5 ролки

Материал на ролката: кована стомана GCr15 със закалена и средночестотна закалка (HRC60)

Мощност на главния двигател: 132KW DC

Мощност на двигателя за настройка:  2-7.5KW

Основен редуктор:   JZQ850

Редуктор за регулиране: 2-BWY4 Намаляване на люлеенето

• Устройство за оразмеряване

a. Функция: Предотвратяване на изтичането на формата на листа при движение и регулиране на листа в основната машина за изравняване. Състои се от основа на машината, ограничителна ролка, опорен плъзгач на седалката, водеща ролка и устройство за регулиране. Вертикалните направляващи ролки са осигурени от двете страни на посоката на ширината на листа, а рамката на водещата ролка е фиксирана върху съответния плъзгач, който движи плъзгача върху водещата колона в посока на ширината на листа през двигателя с помощта на гайката на тел, така че да се адаптира към различните ширини на листа. Регулирането е моторизирано.

b.Диапазон на регулиране: 900~2000mm

Материал на водещата ролка: Gcr15(HRC60)

Мотор за настройка: 2~3KW

Редуктор за настройка: 2-WPDKS135 Червячен редуктор

• Основно изрязване по дължината

Функция: Машината за подстригване изпълнява главно задачите за рязане на глава, рязане на опашка, странично подрязване, надлъжно срязване и рязане по дължина.

Адаптивност на материала: Подходящ е за стоманени плочи с различна дебелина и материали, като обикновена въглеродна стомана, висококачествена нисколегирана стомана, легирана стомана, тръбопроводна стомана и плоча от неръждаема стомана.

Степен на автоматизация: целият процес работи автоматично, намалявайки ръчната работа и подобрявайки ефективността на производството.

Точно измерване: с високо прецизно измерване, за да се осигури точен размер на рязане.

Регулиране на междината на режещото острие: Страничната междина на режещото острие може да се регулира, за да се осигури качество на рязане.

а.Модел: Хидравлична спирачка

b.Удари в минута: 8~12 пъти

c.Материал на острието: Cr12Mov

d. Мощност на двигателя: 55KW

• Конвертор

Станция за хранене:

a. Състои се от рамка, люлееща се ролкова маса, ролков конвейер и захранващ блок. Неговата функция е да постави плоската плоча в машината за хвърляне.

b.Мотор: 7.5KW

c.Редуктор: BWY4 Swing редуктор

Основно захранващо устройство:

a. Състои се от основа на машината, плака, плъзгач, ролка за хвърляне и захранващ блок. Повдигане и спускане на горната ролка за хвърляне на материал за пневматично изпълнение. Трансмисията е механична. Неговата функция е да подава чинията в масата за разпределение.

b.Мотор: 7.5KW

c.Редуктор: BWY4 Swing редуктор

• Машина за подреждане

Маса за подреждане: Състои се от стоманени плочи и стоманени секции, заварени заедно. Неговата функция е да подрежда калибрираната плоска плоча. Дължина 12 метра.

Пневматичен склад: Състои се от един комплект устройство за изравняване на надлъжни граници и три комплекта устройство за изравняване на напречни граници. Както ограничителният, така и регулиращият механизъм могат да се регулират според различните ширини на дъската, като настройката е ръчна. Коригиращият материал изпълнение е пневматичен задвижващ механизъм.

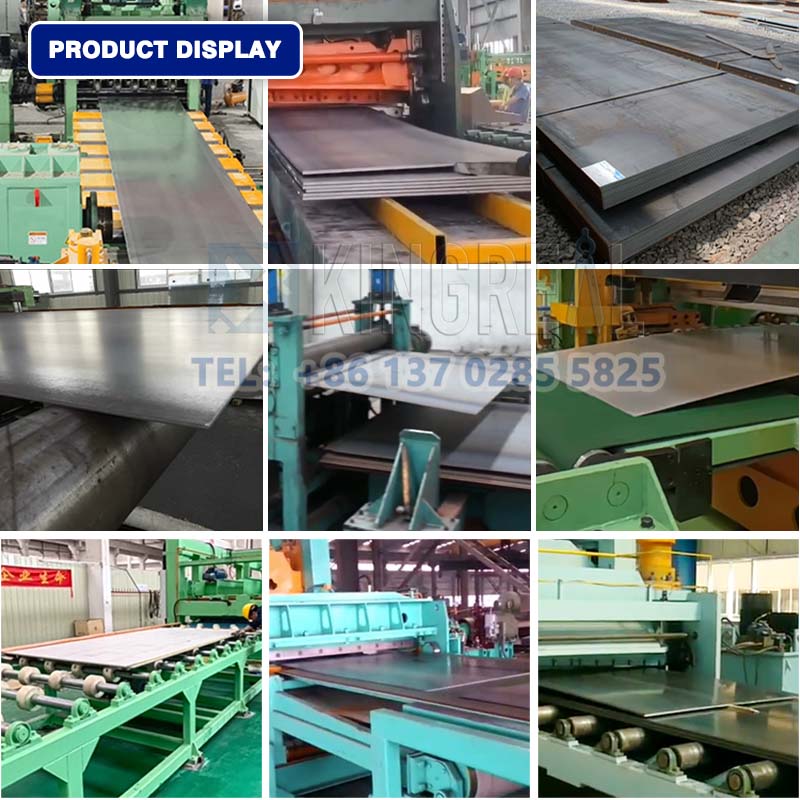

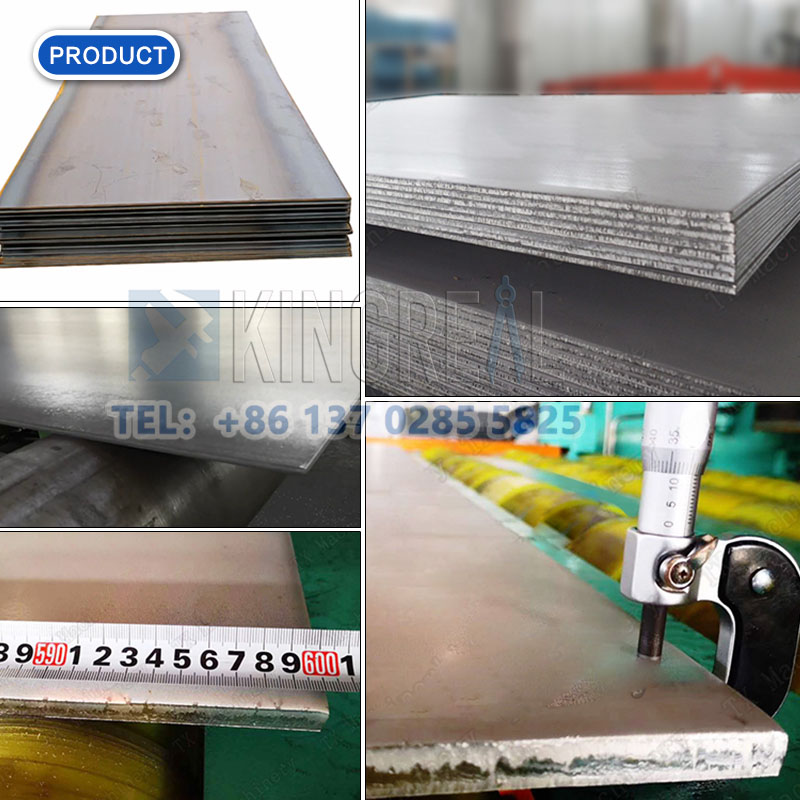

Показване на крайния продукт

Услуга за рязане на KINGREAL STEEL за линия за рязане по дължина с голям размер

1. Пълна гама от персонализирани услуги, в съответствие с нуждите на клиента за производство на плочи, за да се осигури тежък габарит, изрязан до дължина, линейни чертежи, могат да бъдат конфигурирани по избор.

2. Осигуряване на различни конфигурации за линия за рязане по дължина с голям габарит, като товарна количка, устройство за подрязване, автоматично подреждане, автоматично разтоварване и др.; реализират напълно автоматично производство.

3. Осигурете разнообразие от аксесоари, за да осигурите стабилността и дълготрайността на тежката линия за рязане по дължина;

4. Инженерите гарантират местно следпродажбено обслужване, могат да напътстват инсталирането на линия за рязане на дължина с голям габарит на място.

5. 24/7 онлайн следпродажбено обслужване, технически отговор.

Често задавани въпроси относно линията за рязане по дължина

1/ Каква е максималната дебелина на стоманената плоча, която вашата машина за рязане по дължина може да изреже?

 Линиите за рязане по дължина на KINGREAL STEEL SLITTER могат да режат метални материали с дебелина от 0,2 mm до 25 mm. Конкретният препоръчан модел ще зависи от вашите изисквания.

 2/Колко време издържат ножовете на машината за рязане по дължина?

 Продължителността на живота на машинните ножове за рязане по дължина зависи от материала, който се реже, и честотата на употреба. KINGREAL STEEL SLITTER също предлага персонализирани остриета от легирана стомана за удължаване на експлоатационния живот.

 3/Кои материали са подходящи за линии за рязане по дължина?

 Машините KNGREAL за рязане по дължина са подходящи предимно за стомана, неръждаема стомана, въглеродна стомана, алуминий, мед и други метални материали.

4/Ами ако машината за рязане на дължина се повреди?

 Машините за рязане по дължина на KINGREAL STEEL SLITTER са с много надеждно качество. Ако някои части са повредени, KINGREAL STEEL SLITTER ще ви осигури резервни части.

5/Какви видове машини за рязане по дължина предлагате?

 KINGREAL STEEL SLITTER ще осигури машини за рязане по дължина, които отговарят на действителните изисквания на проекта на клиента, включително материал за обработка, дебелина на материала, ширина, дължина и метод на рязане. И KINGREAL STEEL SLITTER може също да оборудва машините за рязане по дължина със специални компоненти.
