Описание на продукта

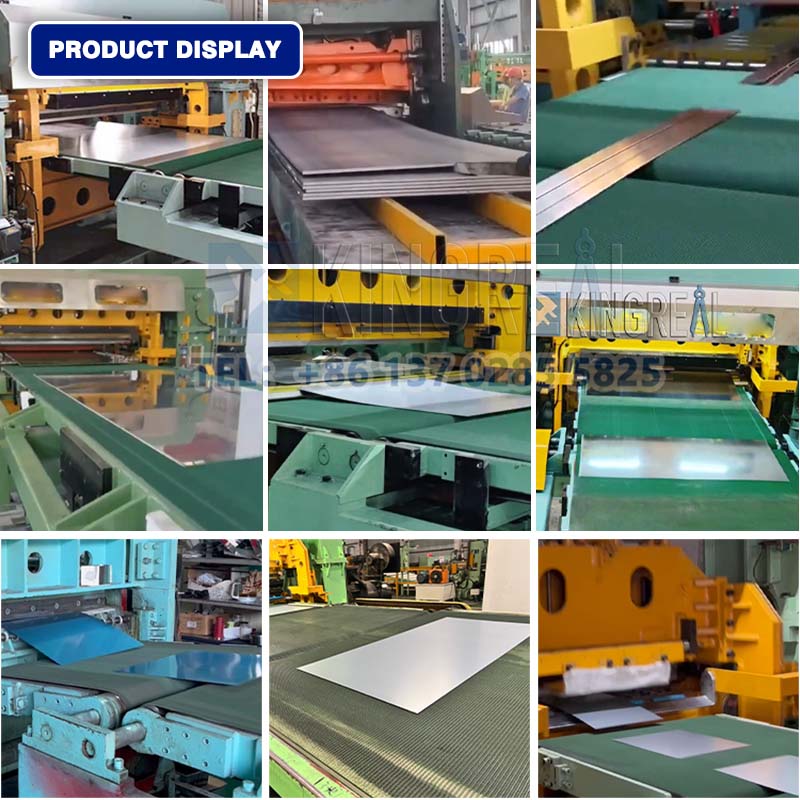

Видео дисплей:

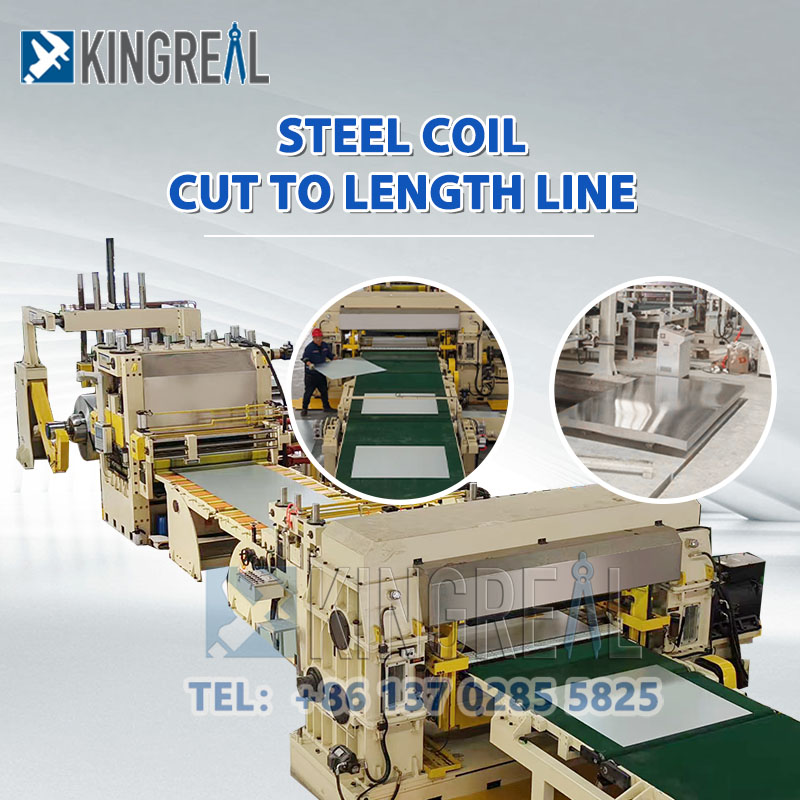

Линия за рязане по дължина - Високоскоростно производство с летяща ножица

KINGREAL STEEL SLITTER е специализиран производител и производител в областта на линиите за рязане по дължина и се ангажира да предлага оптимални решения на своите клиенти.

В зависимост от необходимия капацитет за рязане на метал на клиента, гамата от суровини за обработка и производствените нужди на завода.

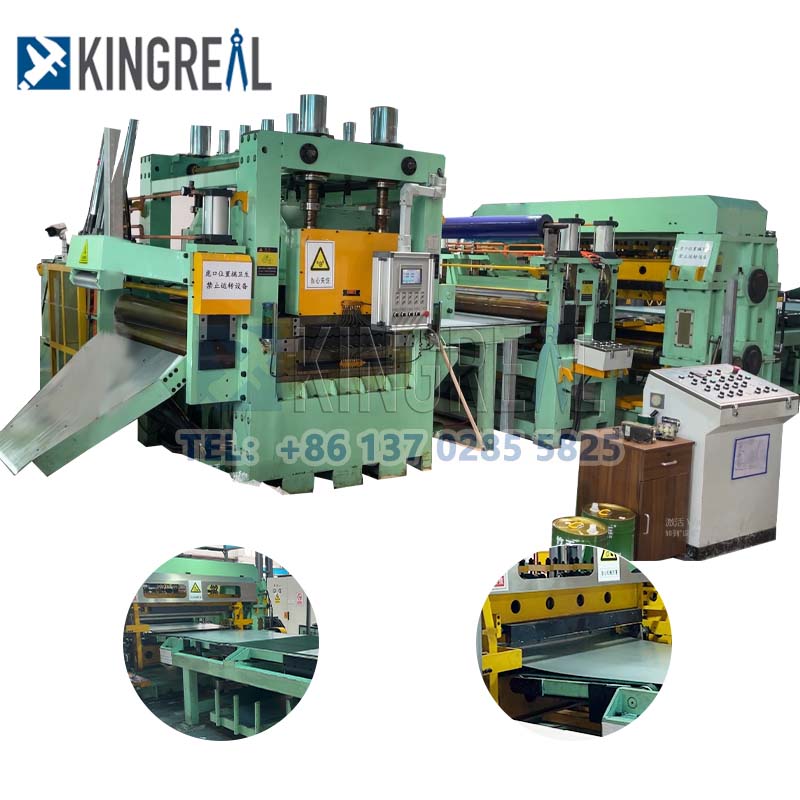

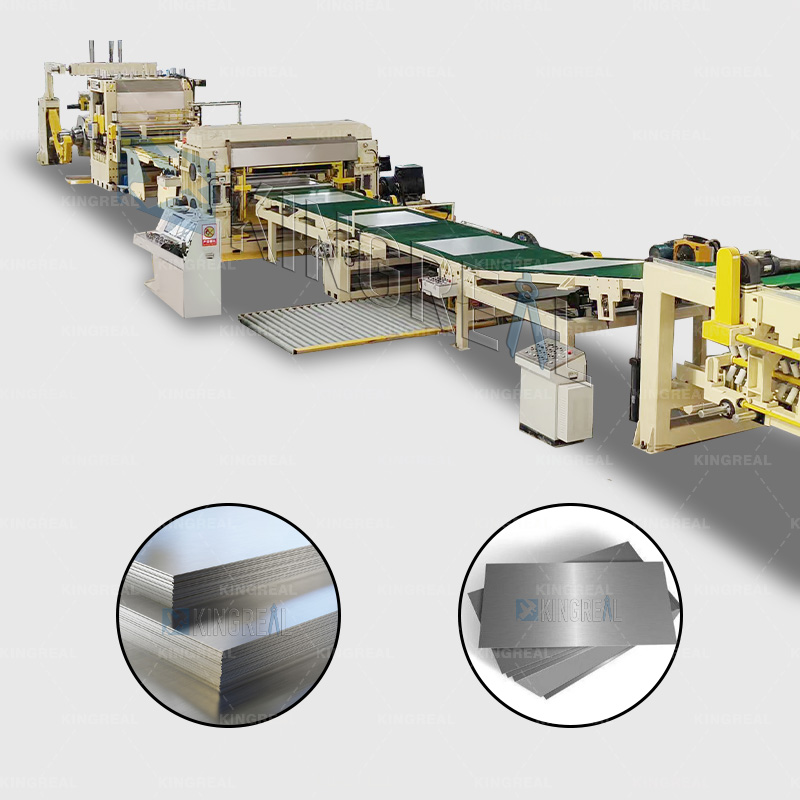

Машина за рязане по дължина с летяща ножица е индустриална машина за рязане на непрекъснати метални ленти на плочи или листове с определени дължини. KINGREAL дизайн в Fly Shearing

реализира непрекъснато автоматично и прецизно рязане на метални ленти без спиране по време на движение с висока скорост, която скорост може да достигне до 80M/Min. Използва се главно в стомана,

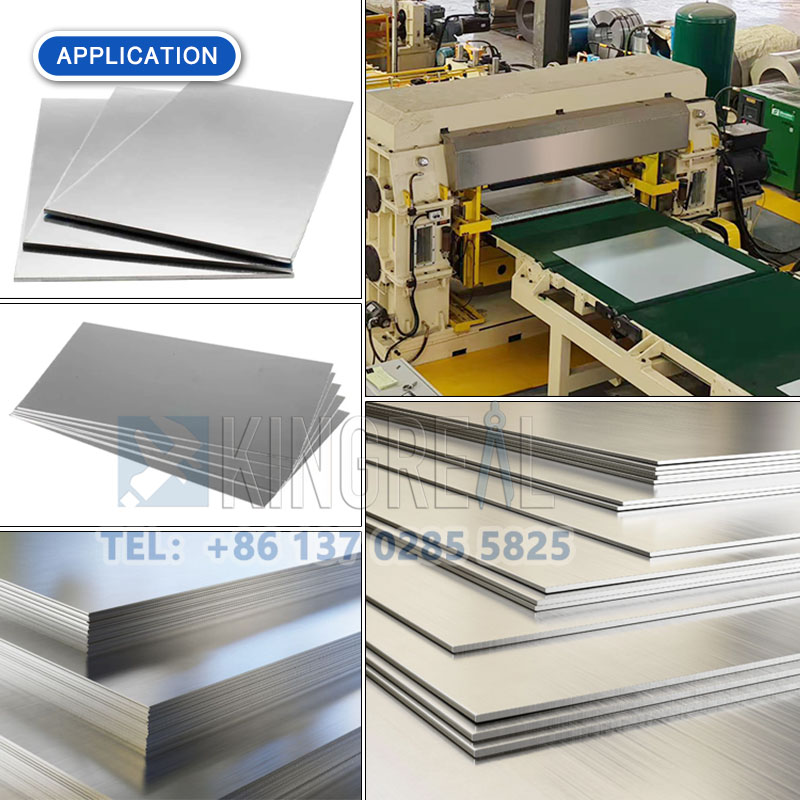

алуминиева, медна и друга металообработваща промишленост и се използва широко в автомобилостроенето, домакинските уреди, строителството и други области.

cut to length machine

Когато производствената линия работи, размотателят е в състояние на подаване. След като листовият материал влезе в 6-слойната високопрецизна нивелираща машина с 21 ролки за нивелиране, той влиза в NC измервател на дължина чрез електрически управляван с око контур и страничен механизъм. NC измервателят на дължина задава размера, след което подава материал към следващата стъпка Завъртане на машина за рязане; когато NC захранването достигне зададения размер. Машината за рязане отрязва листовия материал и нарязаният листов материал е спретнато подреден от транспортиращото устройство в машината за подреждане на продукти и повдигащата платформа на подреждащия стоманен лист може автоматично да намалява с увеличаването на височината на стоманените листове; Когато се достигне зададената стойност на плочите, производствената линия автоматично ще спре. По това време платформата за повдигане ще бъде спусната чрез ръчно управление, количката за разтоварване ще бъде изведена и едновременно с това ще бъде задвижена друга количка за разтоварване, която ще влезе в следващия работен цикъл.

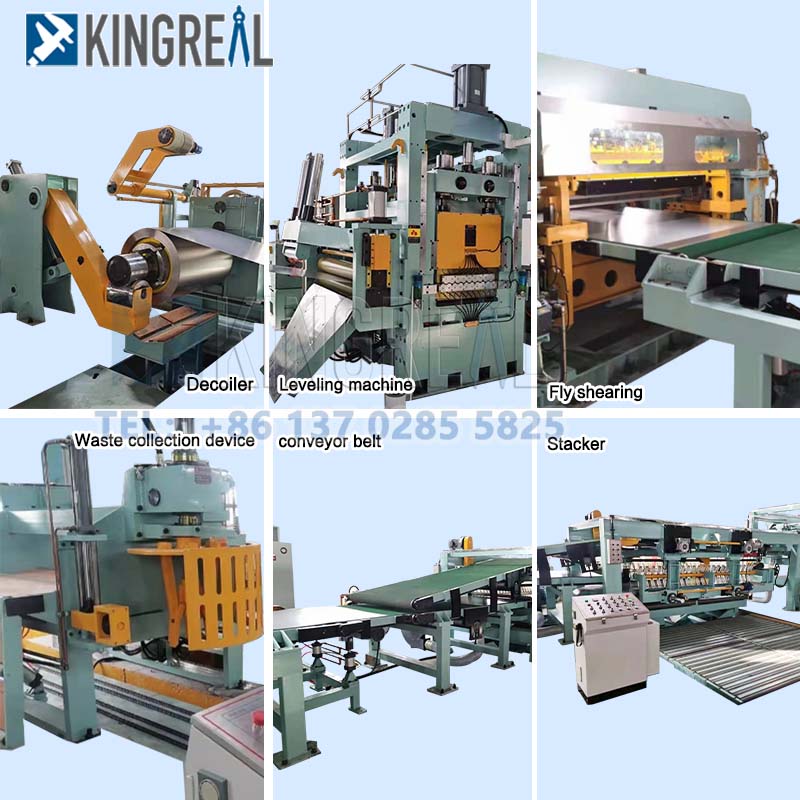

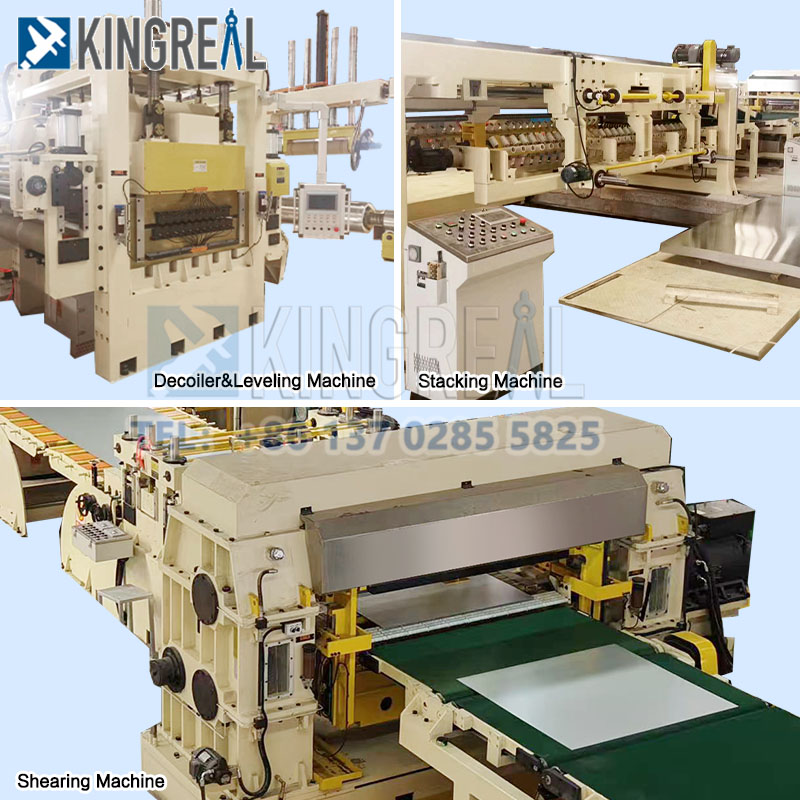

Компонент от продуктовата линия CTL

Таблица на суровините	1 единица
Количка за хранене	1 единица
Предна спомагателна опора	1 единица
Размотаващо устройство + Устройство за развиване	1 комплект
Машина за подравняване с шест пластови ролки + система за самопочистване на работните ролки	1 единица
Машина за ламиниране на филм от горната страна	1 единица
Кратък Looper	1 единица
Странично направляващо устройство	1 единица
Щипка NC измервател на дължина	1 единица
Машина за подрязване на мухи	1 единица
Транспортна машина	1 единица
Машина за подреждане на продукти	1 единица

Техническа спецификация на машина за рязане по дължина

Суров материал	CRC СТОМАНА
Дебелина	0,4-3,0 мм
ширина	≤1500 мм
Тегло на бобината	≤ 20T
Дължина	500-6000 мм
Толеранс на дължина	L=2m≤±0.3mm（2.0mm）
Диагонален толеранс	L=2m≤±0.5mm（2.0mm）
Скорост	0~80m/min (безстепенно регулиране на скоростта)
Премахнете скоростта	0~15 м/мин
контрол	AC управление на честотното преобразуване

Характеристика за машината за рязане по дължина с летяща ножица

Високата ефективност е една от най-забележителните характеристики на тази линия CTL. Чрез дизайна и приложението на устройството за летяща ножица, то реализира непрекъснато рязане по време на високоскоростното движение на лентата, докато има устройство за измерване на дължината, устройството за летяща ножица осигурява точността на рязане.
Машината за рязане по дължина KINGREAL използва хромирани ролки, ролки с гумено покритие, пневматични агрегати и други компоненти за защита на повърхността на стоманата.
Нивелиращ ефект с висока точност. Производствената линия CTL може да бъде оборудвана с 21 комплекта ролки за високо прецизно нивелиране или двойно нивелиращо машинно устройство за развиване и нивелиране на метални рулони, което може да донесе на клиентите повече плоски и висококачествени метални листове.
Loop Bridge може да бъде избран или избегнат, напълно според производствените нужди на клиента и действителното използване на площта на завода, което може да направи машината за рязане по дължина по-компактна, да спести подово пространство и да намали вторичната обработка на завода. Това е добър избор за много малки производители.
Предоставянето на устройство за подрязване е ключова допълнителна характеристика за подрязване на ръбовете на метални ленти, преди да бъдат отрязани. Устройството за подрязване премахва неравностите, неравностите или излишния материал от ръбовете на металната лента, като гарантира, че ръбовете на готовия лист са гладки и чисти. Може да се работи с широк диапазон от ширини и дебелини на ленти, което увеличава гъвкавостта и адаптивността на машината.

Функция за устройството за подстригване на мухи в линията CTL

Система за управление на синхронизацията:

Aнапредналсистема за сервоуправление или система за управление на синхронизация се използва за осигуряване на tтака че инструментът за летяща ножица е синхронизиран със скоростта на движение на металната лента.

Системата за управление е в състояние да наблюдава и регулира скоростта на инструмента в реално време, за да поеме различни дължини на рязанеnd скорости на лентата.

Материал на инструмента с висока якост:

Ножовете обикновено са изработени от високоякостна легирана стомана или материали от волфрамов карбид с висока твърдост и устойчивост на износване, за да осигурят дълъг живот на рязане и постоянно качество на рязане.

Формата и дизайнът на ъгъла на ножовете също са оптимизирани за намаляване на съпротивлението при рязане и подобряване на резултатите от рязане.

Дизайн на динамичен баланс:

Ножовете и държачите на инструменти на устройството за летяща ножица са с динамично балансиран дизайн, за да осигурят плавна работа при движение с висока скорост, да намалят вибрациите и да подобрят точността на рязане и живота на оборудването.

Прецизен направляващ механизъм:

Оборудван с високо прецизен направляващ механизъм, за да гарантира, че инструментът за летяща ножица винаги поддържа правилната траектория и позиция на рязане по време на процеса на рязане, подобрявайки точността на рязане.
